机场电缆

    机场照明电缆

一次回路电缆RHZ1

机场照明电缆

应用

一次回路电缆RHZ1作为机场照明设备串联电路一次回路电缆,用于恒流稳压器和隔离变压器的连接,以及隔离变压器之间的连接。

标准 UNE 21-161-93(西班牙)

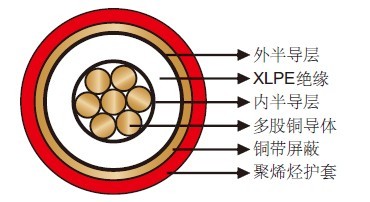

结构
导体:多股铜导体。
内半导层:挤出式半导材料。
绝缘:XLPE。
外半导层:挤出式半导材料。
屏蔽:铜带屏蔽。
外护套:聚烯烃。

技术数据

电压Uo/U (Um) 6/10kV
最高导体温度 90℃
短路温度 250℃
工作温度 -20℃~+90℃
最小弯曲半径 18×OD
无卤
无腐蚀性和有害气体
低烟
阻燃
抗冲击
耐候
防油

尺寸和重量

结构 标称绝缘厚度 标称护套厚度 标称外径 标称重量
No. ×mm2 mm mm mm kg/km
1×6 3.5 2.0 18.0 400
