应用 该电缆用于变压器和机场照明设备之间的连接。
标准 NF C 32-102-4
HD 22-4

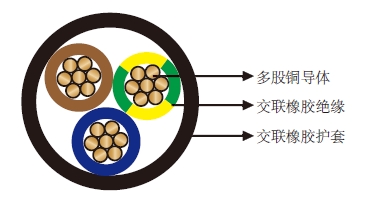

结构 导体:多股裸铜导体。
绝缘:特殊交联橡胶。
护套:交联防油橡胶。
技术数据
电压Uo/U (Um) | 450/750V |
最高导体温度 | 85℃ |
短路温度 | 200℃ |
工作温度 | -20℃~+85℃ |
最小弯曲半径 | 静态:4×OD;动态:8×OD |
抗冲击 | 是 |
耐候 | 是 |
防油 | 是 |
尺寸和重量
结构 | 标称绝缘厚度 | 标称护套厚度 | 最小外径 | 最大外径 | 标称重量 |
No. ×mm2 | mm | mm | mm | mm | kg/km |
1×2.5 | 0.9 | 1.4 | 6.3 | 7.9 | 66 |
1×4 | 1.0 | 1.5 | 7.2 | 9.0 | 94 |
1×6 | 1.0 | 1.6 | 7.9 | 9.8 | 109 |
2×2.5 | 0.9 | 1.7 | 10.2 | 13.1 | 161 |
2×4 | 1.0 | 1.8 | 11.8 | 15.0 | 238 |
2×6 | 1.0 | 2.0 | 13.1 | 17.0 | 279 |
3×2.5 | 0.9 | 1.8 | 10.9 | 14.0 | 195 |
3×4 | 1.0 | 1.5 | 12.7 | 16.2 | 290 |
3×6 | 1.0 | 2.0 | 14.1 | 18.0 | 346 |
