应用
FLYCY电缆作为机场照明设备串联电路一次回路电缆,用于恒流稳压器和隔离变压器的连接,以及隔离变压器之间的连接
标准
ENV 50213
IEC 50602-2
VDE 0271

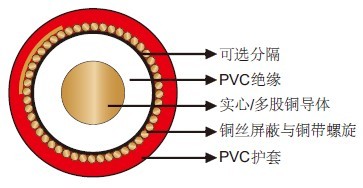

结构
导体:实心或多股裸铜导体。
绝缘:PVC。
可选分隔:分隔带。
屏蔽:同心裸铜丝层,反向螺旋铜带。
护套:PVC。
技术数据
电压Uo/U (Um) |
1/2kV,1.5/3kV,2.5/5kV,3/6kV,5/10kV |
最高导体温度 |
90℃ |
短路温度 |
250℃ |
工作温度 |
-40℃~+90℃ |
最小弯曲半径 |
15×OD |
阻燃 |
是 |
尺寸和重量
1/2kV
结构 | 标称绝缘厚度 | 标称屏蔽截面积 | 标称护套厚度 | 标称外径 | 标称重量 |
No. ×mm2 | mm | mm2 | mm | mm | kg/km |
1×6 | 1.5 | 2.5 | 1.4 | 10.0 | 170 |
1.5/3kV
结构 | 标称绝缘厚度 | 标称屏蔽截面积 | 标称护套厚度 | 标称外径 | 标称重量 |
No. ×mm2 | mm | mm2 | mm | mm | kg/km |
1×6 | 2.8 | 2.5 | 1.4 | 12.5 | 240 |
2.5/5kV
结构 | 标称绝缘厚度 | 标称屏蔽截面积 | 标称护套厚度 | 标称外径 | 标称重量 |
No. ×mm2 | mm | mm2 | mm | mm | kg/km |
1×6 | 3.0 | 4 | 1.4 | 13.0 | 250 |
3/6kV
结构 | 标称绝缘厚度 | 标称屏蔽截面积 | 标称护套厚度 | 标称外径 | 标称重量 |
No. ×mm2 | mm | mm2 | mm | mm | kg/km |
1×6 | 3.0 | 4 | 1.4 | 13.0 | 250 |
1×16 | 3.0 | 6 | 1.4 | 15.0 | 465 |
5/10kV
结构 | 标称绝缘厚度 | 标称屏蔽截面积 | 标称护套厚度 | 标称外径 | 标称重量 |
No. ×mm2 | mm | mm2 | mm | mm | kg/km |
1×6 | 3.8 | 6 | 1.4 | 16.5 | 360 |
1×10 | 3.8 | 6 | 1.4 | 17.0 | 390 |
