机场电缆 | |||
一次回路电缆
应用
该电缆用于在机场照明系统串联电路中连接变压器和稳流器,适合固定应用如飞机滑行道、跑道助航设备和障碍灯,可直埋或管道敷设
标准
FAA L-824 Type B
ICEA S-96-659/NEMA WC71

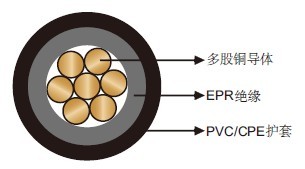

结构
导体:多股裸铜或镀锡铜导体。
绝缘:EPR。
护套:CPE/PVC。
技术数据
电压Uo/U (Um) | 5kV |
最高导体温度 | 90℃ |
短路温度 | 250℃ |
工作温度 | -40℃~+85℃ |
最小弯曲半径 | 5×OD |
无卤 | 是 |
耐磨 | 是 |
耐UV | 是 |
防油 | 是 |
尺寸和重量
结构 | 股数 | 标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称重量 |
||||
No. ×mm2 | - | mm |
mm |
mm |
kg/km |
||||
1×6mm2 |
7/19 |
2.3 |
0.09 |
1.2 |
0.05 |
10.0 |
0.39 |
150 |
101 |
1×8 |
7/19 |
2.3 |
0.09 |
0.76 |
0.03 |
10.7 |
0.420 |
180 |
121 |
1×6 | 7/19 | 2.3 | 0.09 | 0.76 | 0.03 | 11.7 | 0.460 | 238 | 160 |
1×4 | 7/19 | 2.3 | 0.09 | 0.76 | 0.03 | 12.8 | 0.505 | 326 | 219 |
