应用
该电缆作为机场照明设备串联电路一次回路电缆,用于恒流稳压器和隔离变压器的连接,以及隔离变压器之间的连接。
标准
C33-224
C33-225

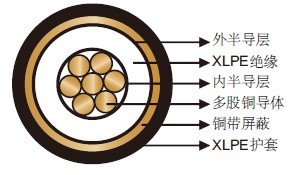

结构
导体:多股裸铜或镀锡铜导体。
内半导层:挤出式半导材料。
绝缘:XLPE。EPDM可选。
外半导层:挤出式半导材料。
屏蔽:铜带屏蔽。铜丝屏蔽可选。
护套:XLPE。PVC/HFFR/CR可选。
技术数据
电压Uo/U (Um) |
3.6/6 (7.2kV); 6/10 (12kV) |
最高导体温度 |
90℃ |
短路温度 |
250℃ |
工作温度 |
-20℃~+70℃ |
最小弯曲半径 |
静态:10×OD;动态:20×OD |
抗冲击 |
是 |
耐候 |
是 |
尺寸和重量
3.6/6 (7.2kV)
结构 | 股数 |
标称绝缘厚度 |
标称护套厚度 | 标称外径 | 标称重量 |
No. ×mm2 | - |
mm |
mm | mm | kg/km |
1×6 | 7 |
2.7 |
1.4 | 12.5 | 198 |
6/10 (12kV)
结构 | 股数 |
标称绝缘厚度 |
标称护套厚度 | 标称外径 | 标称重量 |
No. ×mm2 | - |
mm |
mm | mm | kg/km |
1×6 | 7 |
3.6 |
1.6 | 14.7 | 250 |
