应用
带同心铜丝屏蔽的400Hz 7芯机场电缆适合400Hz系统,用于飞机电源、计算机系统和雷达站,适合敷设在地、水下、室外、室内和电缆管中。
标准VDE 0295

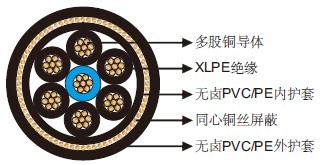

结构导体:VDE 0295/IEC 60228标准Class 2/Class 5多股裸铜导体。
绝缘:XLPE。
内护套:无卤PVC/PE。
屏蔽:同心铜导体(25/35mm2)。
外护套:无卤PVC/PE。
技术数据
电压Uo/U (Um) | 600/1000V |
工作温度 | -40℃~+90℃ |
最小弯曲半径 | 静态:9×OD;动态:12×OD |
抗冲击 | 是 |
耐候 | 是 |
尺寸和重量
结构 | 标称单芯外径 | 标称屏蔽截面积 | 标称外径 | 标称重量 |
No. ×mm2 | mm | mm2 | mm | kg/km |
7×25 (class 2) | 8.7 | 25 | 32.9 | 2300 |
7×35 (class 2) | 9.7 | 35 | 37.2 | 3100 |
7×35 (class 5) | 10.6 | 35 | 41.9 | 3300 |
