海底电缆
应用
该海底电缆用于向沿岸岛屿、石油平台输送电力或跨越河流和湖泊。电缆设计基于国内或国际标准如VDE、IEC和ICEA，或按照客户的设计和标准。

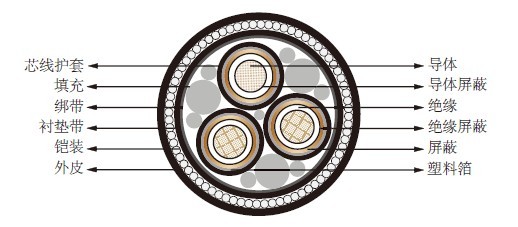

结构
导体：紧凑圆形多股铜导体，阻水。
导体屏蔽：挤出式半导电材料。
绝缘：XLPE。
绝缘屏蔽：挤出式半导电材料。
屏蔽：铜带。
分隔：塑料箔。
线芯护套：PE。
填充：聚丙烯填充。
分隔：绑带。
衬垫层：聚丙烯纤维。
铠装：镀锌钢丝。
外皮：麻布带，沥青材料，聚丙烯纤维。
电气数据
6/10(12) kV
标称截面积 |
电容 |
电感 |
额定电流 |
mm² |
μF/mm |
mH/km |
A |
35 |
0.23 |
0.41 |
166 |
50 |
0.26 |
0.39 |
196 |
70 |
0.29 |
0.37 |
240 |
95 |
0.32 |
0.35 |
287 |
120 |
0.35 |
0.34 |
325 |
150 |
0.38 |
0.33 |
364 |
185 |
0.42 |
0.32 |
408 |
240 |
0.47 |
0.30 |
471 |
12/20(24) kV
标称截面积 |
电容 |
电感 |
额定电流 |
mm² |
μF/mm |
mH/km |
A |
35 |
0.17 |
0.45 |
168 |
50 |
0.18 |
0.43 |
199 |
70 |
0.20 |
0.40 |
243 |
95 |
0.22 |
0.38 |
290 |
120 |
0.24 |
0.37 |
329 |
150 |
0.26 |
0.35 |
368 |
185 |
0.28 |
0.34 |
412 |
240 |
0.31 |
0.33 |
472 |
18/30(36) kV
标称截面积 |
电容 |
电感 |
额定电流 |
mm² |
μF/mm |
mH/km |
A |
50 |
0.14 |
0.46 |
201 |
70 |
0.15 |
0.43 |
245 |
95 |
0.17 |
0.41 |
292 |
120 |
0.18 |
0.40 |
330 |
150 |
0.19 |
0.38 |
368 |
185 |
0.21 |
0.37 |
413 |
240 |
0.23 |
0.35 |
475 |
尺寸和重量
6/10(12) kV
标称截面积 |
标称导体 |
标称绝缘 |
标称屏蔽 |
标称芯线 |
标称芯线 |
标称衬垫 |
标称钢丝 |
外皮厚度 |
外径 |
重量 |
mm² |
mm |
mm |
mm² |
mm |
mm |
mm |
mm |
mm |
mm |
kg/m |
35 |
7.0 |
3.4 |
16 |
2.5 |
22 |
2 |
3.15 |
3.5 |
65 |
6.3 |
50 |
8.2 |
3.4 |
16 |
2.5 |
23 |
2 |
3.15 |
3.5 |
68 |
7.0 |
70 |
9.9 |
3.4 |
16 |
2.5 |
25 |
2 |
4.0 |
3.5 |
72 |
8.8 |
95 |
11.5 |
3.4 |
16 |
2.5 |
26 |
2 |
4.0 |
3.5 |
76 |
10.0 |
120 |
13.0 |
3.4 |
16 |
2.5 |
28 |
2 |
4.0 |
3.5 |
79 |
11.2 |
150 |
14.5 |
3.4 |
25 |
2.5 |
29 |
2 |
4.0 |
3.5 |
82 |
12.3 |
185 |
16.1 |
3.4 |
25 |
2.5 |
31 |
2 |
5.0 |
4.0 |
89 |
15.5 |
240 |
18.6 |
3.4 |
25 |
2.5 |
33 |
2 |
5.0 |
4.0 |
94 |
17.8 |
12/20(24) kV
标称截面积 |
标称导体 |
标称绝缘 |
标称屏蔽 |
标称芯线 |
标称芯线 |
标称衬垫 |
标称钢丝 |
外皮厚度 |
外径 |
重量 |
mm² |
mm |
mm |
mm² |
mm |
mm |
mm |
mm |
mm |
mm |
kg/m |
35 |
7.0 |
5.5 |
16 |
2.5 |
26 |
2 |
3.15 |
3.5 |
74 |
7.6 |
50 |
8.2 |
5.5 |
16 |
2.5 |
27 |
2 |
3.15 |
3.5 |
77 |
8.3 |
70 |
9.9 |
5.5 |
16 |
2.5 |
29 |
2 |
4.0 |
3.5 |
81 |
10.3 |
95 |
11.5 |
5.5 |
16 |
2.5 |
30 |
2 |
4.0 |
3.5 |
85 |
11.5 |
120 |
13.0 |
5.5 |
16 |
2.5 |
32 |
2 |
4.0 |
3.5 |
88 |
12.7 |
150 |
14.5 |
5.5 |
25 |
2.5 |
33 |
2 |
4.0 |
3.5 |
91 |
13.9 |
185 |
16.1 |
5.5 |
25 |
2.5 |
35 |
2 |
5.0 |
4.0 |
98 |
17.2 |
240 |
18.6 |
5.5 |
25 |
2.5 |
38 |
2 |
5.0 |
4.0 |
103 |
19.5 |
18/30(36) kV
标称截面积 |
标称导体 |
标称绝缘 |
标称屏蔽 |
标称芯线 |
标称芯线 |
标称衬垫 |
标称钢丝 |
外皮厚度 |
外径 |
重量 |
mm² |
mm |
mm |
mm² |
mm |
mm |
mm |
mm |
mm |
mm |
kg/m |
50 |
8.2 |
8.0 |
16 |
2.5 |
33 |
2 |
3.15 |
3.5 |
88 |
10.0 |
70 |
9.9 |
8.0 |
16 |
2.5 |
34 |
2 |
4.0 |
3.5 |
93 |
12.3 |
95 |
11.5 |
8.0 |
16 |
2.5 |
36 |
2 |
4.0 |
3.5 |
96 |
13.5 |
120 |
13.0 |
8.0 |
16 |
2.5 |
37 |
2 |
4.0 |
4.0 |
100 |
14.8 |
150 |
14.5 |
8.0 |
25 |
2.5 |
39 |
2 |
4.0 |
4.0 |
103 |
16.0 |
185 |
16.1 |
8.0 |
25 |
2.5 |
40 |
2 |
5.0 |
4.0 |
109 |
19.5 |
240 |
18.6 |
8.0 |
25 |
2.5 |
43 |
2 |
5.0 |
4.0 |
114 |
22.0 |
