海底电缆
应用
该海底电缆用于向沿岸岛屿、石油平台输送电力或跨越河流和湖泊。电缆设计基于国内或国际标准如VDE、IEC和ICEA，或按照客户的设计和标准。

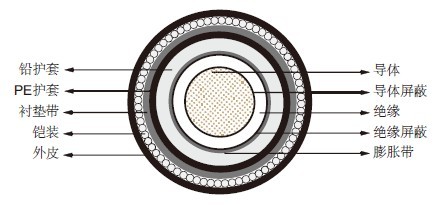

结构
导体：铜导体，阻水。
导体屏蔽：挤出式半导电材料。
绝缘：XLPE。
绝缘屏蔽：挤出式半导电材料。
分隔：膨胀带。
芯线护套1：铅护套。
芯线护套2：PE护套。
衬垫层：衬垫层。
铠装：镀锌钢丝与沥青材料填充。
外皮：聚丙烯纤维。
电气数据
127/220(245) kV
标称截面积 |
电容 |
电感 |
每相充电电流 @50Hz |
mm² |
μF/km |
mH/km |
A/km |
500 |
0.14 |
1.42 |
5.8 |
630 |
0.16 |
1.40 |
6.4 |
800 |
0.17 |
1.37 |
6.9 |
1000 |
0.19 |
1.35 |
7.4 |
1200 |
0.20 |
1.33 |
7.8 |
1400 |
0.21 |
1.32 |
8.2 |
1600 |
0.22 |
1.31 |
8.6 |
160/275(300) kV
标称截面积 |
电容 |
电感 |
每相充电电流 @50Hz |
mm² |
μF/km |
mH/km |
A/km |
500 |
0.14 |
1.42 |
6.8 |
630 |
0.16 |
1.40 |
7.7 |
800 |
0.17 |
1.37 |
8.3 |
1000 |
0.18 |
1.35 |
9.0 |
1200 |
0.19 |
1.33 |
9.5 |
1400 |
0.20 |
1.32 |
10.0 |
1600 |
0.21 |
1.31 |
10.4 |
200/345(362) kV
标称截面积 |
电容 |
电感 |
每相充电电流 @50Hz |
mm² |
μF/km |
mH/km |
A/km |
630 |
0.14 |
1.40 |
8.8 |
800 |
0.15 |
1.37 |
9.7 |
1000 |
0.17 |
1.35 |
10.7 |
1200 |
0.18 |
1.33 |
11.1 |
1400 |
0.19 |
1.32 |
11.6 |
1600 |
0.20 |
1.31 |
12.1 |
230/400(420) kV
标称截面积 |
电容 |
电感 |
每相充电电流 @50Hz |
mm² |
μF/km |
mH/km |
A/km |
630 |
0.13 |
1.40 |
9.6 |
800 |
0.15 |
1.37 |
10.7 |
1000 |
0.16 |
1.35 |
11.7 |
1200 |
0.18 |
1.33 |
12.9 |
1400 |
0.19 |
1.32 |
13.5 |
1600 |
0.19 |
1.31 |
14.1 |
尺寸和重量
127/220(245) kV
标称截面积 |
标称导体直径 |
标称绝缘厚度 |
标称绝缘外径 |
标称铅护套厚度 |
标称外径 |
重量 |
mm² |
mm |
mm |
mm |
mm |
mm |
kg/m |
500 |
26.2 |
24.0 |
77.6 |
2.9 |
111.0 |
29.3 |
630 |
29.8 |
23.0 |
79.2 |
3.0 |
112.8 |
31.2 |
800 |
33.7 |
23.0 |
83.1 |
3.1 |
117.5 |
34.5 |
1000 |
37.9 |
23.0 |
87.3 |
3.1 |
121.9 |
37.7 |
1200 |
41.2 |
23.0 |
90.6 |
3.1 |
125.2 |
40.4 |
1400 |
44.4 |
23.0 |
93.8 |
3.1 |
128.6 |
43.2 |
1600 |
47.4 |
23.0 |
96.8 |
3.1 |
131.8 |
46.0 |
160/275(300) kV
标称截面积 |
标称导体直径 |
标称绝缘厚度 |
标称绝缘外径 |
标称铅护套厚度 |
标称外径 |
重量 |
mm² |
mm |
mm |
mm |
mm |
mm |
kg/m |
500 |
26.2 |
26.0 |
81.6 |
3.0 |
115.2 |
31.1 |
630 |
29.8 |
24.0 |
81.2 |
3.0 |
114.8 |
31.8 |
800 |
33.7 |
24.0 |
85.1 |
3.1 |
119.5 |
35.2 |
1000 |
37.9 |
24.0 |
89.3 |
3.1 |
123.9 |
38.4 |
1200 |
41.2 |
24.0 |
92.6 |
3.1 |
127.4 |
41.6 |
1400 |
44.4 |
24.0 |
95.8 |
3.1 |
130.6 |
44.4 |
1600 |
47.4 |
24.0 |
98.8 |
3.1 |
133.8 |
47.2 |
200/345(362) kV
标称截面积 |
标称导体直径 |
标称绝缘厚度 |
标称绝缘外径 |
标称铅护套厚度 |
标称外径 |
重量 |
mm² |
mm |
mm |
mm |
mm |
mm |
kg/m |
630 |
29.8 |
28.0 |
89.2 |
3.1 |
123.4 |
35.2 |
800 |
33.7 |
27.0 |
91.1 |
3.1 |
125.9 |
37.5 |
1000 |
37.9 |
26.0 |
93.3 |
3.1 |
128.1 |
39.9 |
1200 |
41.2 |
25.0 |
94.6 |
3.1 |
129.4 |
42.0 |
1400 |
44.4 |
25.0 |
97.8 |
3.1 |
132.8 |
44.9 |
1600 |
47.4 |
25.0 |
100.8 |
3.1 |
135.8 |
47.7 |
230/400(420) kV
标称截面积 |
标称导体直径 |
标称绝缘厚度 |
标称绝缘外径 |
标称铅护套厚度 |
标称外径 |
重量 |
mm² |
mm |
mm |
mm |
mm |
mm |
kg/m |
630 |
29.8 |
32.0 |
98.2 |
3.1 |
132.8 |
38.8 |
800 |
33.7 |
30.0 |
98.1 |
3.1 |
133.1 |
40.2 |
1000 |
37.9 |
29.0 |
100.3 |
3.1 |
135.3 |
42.6 |
1200 |
41.2 |
27.0 |
99.6 |
3.1 |
134.6 |
44.0 |
1400 |
44.4 |
27.0 |
102.8 |
3.1 |
138.0 |
46.9 |
1600 |
47.4 |
27.0 |
105.8 |
3.1 |
141.0 |
49.7 |
