海底电缆
应用
该舰艇舷外安装电缆横向阻水，纵向完全阻水（所有芯线不阻水），按照VG 95218 part 29标准设计。

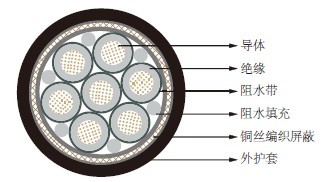

结构
导体：多股细铜丝。
绝缘：特殊弹性体。
分隔：阻水带。
填充：阻水填充。
屏蔽：镀锡铜编织。
护套：交联无卤阻燃材料。
电气数据
500V
芯数×标称截面积 |
最大传输阻抗 |
No. × mm² |
m Ω /m |
27×2×0.38 |
30 |
4×0.5 |
30 |
2×0.75 |
30 |
3×0.75 |
30 |
4×2×0.75 |
30 |
8×2×0.75 |
30 |
10×2×0.75 |
30 |
37×0.75 |
30 |
4×1.0 |
30 |
4×6+2×1.0 |
30 |
2×1.5 |
30 |
3×1.5 |
30 |
3G1.5 |
30 |
5×1.5 |
30 |
5G1.5 |
30 |
7x1.5 |
30 |
12×1.5 |
30 |
24×1.5 |
30 |
19×6 |
30 |
2×6.0 |
30 |
1200V
芯数×标称截面积 |
最大传输阻抗 |
No. × mm² |
m Ω /m |
1×35 |
30 |
1×120 |
30 |
1×185 |
30 |
1×240 |
30 |
尺寸和重量
500V
芯数×标称截面积 |
最大单芯直径 |
最小护套厚度 |
最小外径 |
最大外径 |
最大重量 |
No. × mm² |
mm |
mm |
mm |
mm |
kg/km |
27×2×0.38 |
1.35 |
2.0 |
22.0 |
22.6 |
630 |
4×0.5 |
1.5 |
1.5 |
9.5 |
9.7 |
140 |
2×0.75 |
1.9 |
1.3 |
7.8 |
8.2 |
96 |
3×0.75 |
1.9 |
1.3 |
8 |
8.4 |
110 |
4×2×0.75 |
1.9 |
1.8 |
14.3 |
14.9 |
275 |
8×2×0.75 |
1.9 |
2.0 |
16.9 |
17.5 |
420 |
10×2×0.75 |
1.9 |
2.0 |
21.2 |
21.8 |
600 |
37×0.75 |
1.9 |
2.0 |
18.3 |
18.9 |
650 |
4×1.0 |
2.2 |
2.0 |
10.0 |
10.6 |
175 |
4×6+2×1.0 |
5.2/2.2 |
2.0 |
17.6 |
18.2 |
785 |
2×1.5 |
2.4 |
1.5 |
9.4 |
10.0 |
150 |
3×1.5 |
2.4 |
1.5 |
9.7 |
10.3 |
160 |
3G1.5 |
2.4 |
1.5 |
9.7 |
10.3 |
160 |
5×1.5 |
2.4 |
1.5 |
11.3 |
11.8 |
230 |
5G1.5 |
2.4 |
1.5 |
11.3 |
11.8 |
230 |
7x1.5 |
2.4 |
1.5 |
11.6 |
12.2 |
250 |
12×1.5 |
2.4 |
2.0 |
15.1 |
15.7 |
425 |
24×1.5 |
2.4 |
2.5 |
21.5 |
22.1 |
835 |
19×6 |
5.2 |
2.5 |
32.5 |
33 |
1800 |
2×6.0 |
5.2 |
2.0 |
16.8 |
17.4 |
410 |
1200V
芯数×标称截面积 |
最大单芯直径 |
最小护套厚度 |
最小外径 |
最大外径 |
最大重量 |
No. × mm² |
mm |
mm |
mm |
mm |
kg/km |
1×35 |
11.3 |
2.5 |
17.0 |
17.5 |
680 |
1×120 |
21.6 |
2.5 |
28.7 |
29.3 |
2000 |
1×185 |
25.3 |
2.5 |
31.9 |
32.5 |
2900 |
1×240 |
29.8 |
2.5 |
35.3 |
35.9 |
4050 |
