海底电缆
应用
该舰艇舷外安装电缆横向阻水，纵向完全阻水（所有芯线不阻水），按照VG 95218 part 29标准设计。

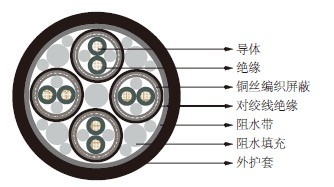

结构
导体：多股细铜丝。
绝缘：特殊弹性体。
成缆单元：对绞线。
单独屏蔽：镀锡铜编织单对屏蔽。
对绞线绝缘：特殊弹性体。
填充：阻水填充。
分隔：阻水带。
护套：交联无卤阻燃材料。
电气数据
500V
芯数×标称截面积 |
最大传输阻抗 |
No. × mm² |
m Ω /m |
4×2×0.75 |
15 |
8×2×0.75 |
15 |
10×2×0.75 |
15 |
27×2×0.38 |
15 |
12×2×0.38 |
15 |
尺寸和重量
500V
芯数×标称截面积 |
最大单芯直径 |
最小护套厚度 |
最小外径 |
最大外径 |
最大重量 |
No. × mm² |
mm |
mm |
mm |
mm |
kg/km |
4×2×0.75 |
1.9 |
1.7 |
20.5 |
20.9 |
530 |
8×2×0.75 |
1.9 |
2.0 |
26.1 |
26.5 |
880 |
10×2×0.75 |
1.9 |
2.0 |
32.3 |
32.9 |
1350 |
27×2×0.38 |
1.3 |
2.5 |
42.1 |
42.7 |
1800 |
12×2×0.38 |
1.9 |
2.0 |
30.6 |
31.2 |
1190 |
