海底电缆
应用
该海底电缆用于向沿岸岛屿、石油平台输送电力或跨越河流和湖泊。电缆设计基于国内或国际标准如VDE、IEC和ICEA，或按照客户的设计和标准。

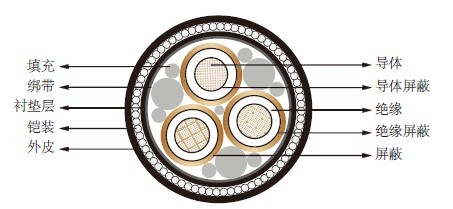

结构
导体：紧凑圆形多股铜导体，阻水。
导体屏蔽：挤出式半导电材料。
绝缘：EPR。
绝缘屏蔽：挤出式半导电材料。
屏蔽：铜带。
填充：聚丙烯填充。
分隔：绑带。
衬垫层：聚丙烯纤维。
铠装：镀锌钢丝。
外皮：麻布带，沥青材料，聚丙烯纤维。
电气数据
6/10(12) kV
标称截面积 |
电容 |
电感 |
额定电流 |
mm² |
μF/mm |
mH/km |
A |
35 |
0.27 |
0.37 |
166 |
50 |
0.30 |
0.35 |
197 |
70 |
0.34 |
0.33 |
242 |
95 |
0.38 |
0.32 |
289 |
120 |
0.42 |
0.31 |
328 |
150 |
0.45 |
0.30 |
367 |
185 |
0.49 |
0.29 |
402 |
240 |
0.55 |
0.28 |
469 |
12/20(24) kV
标称截面积 |
电容 |
电感 |
额定电流 |
mm² |
μF/mm |
mH/km |
A |
35 |
0.19 |
0.41 |
166 |
50 |
0.21 |
0.39 |
197 |
70 |
0.24 |
0.37 |
241 |
95 |
0.26 |
0.35 |
288 |
120 |
0.29 |
0.34 |
327 |
150 |
0.31 |
0.33 |
365 |
185 |
0.33 |
0.32 |
409 |
240 |
0.37 |
0.31 |
470 |
18/30(36) kV
标称截面积 |
电容 |
电感 |
额定电流 |
mm² |
μF/mm |
mH/km |
A |
50 |
0.17 |
0.43 |
196 |
70 |
0.18 |
0.41 |
241 |
95 |
0.20 |
0.39 |
287 |
120 |
0.22 |
0.37 |
325 |
150 |
0.23 |
0.36 |
364 |
185 |
0.25 |
0.35 |
406 |
240 |
0.28 |
0.33 |
467 |
尺寸和重量
6/10(12) kV
标称截面积 |
标称导体 |
标称绝缘 |
标称屏蔽 |
标称衬垫 |
标称钢丝 |
外皮厚度 |
外径 |
重量 |
mm² |
mm |
mm |
mm² |
mm |
mm |
mm |
mm |
kg/m |
35 |
7.0 |
3.4 |
3x4 |
2.0 |
3.15 |
3.5 |
56 |
5.4 |
50 |
8.2 |
3.4 |
3x4 |
2.0 |
3.15 |
3.5 |
59 |
5.9 |
70 |
9.9 |
3.4 |
3x5.4 |
2.0 |
4.0 |
3.5 |
64 |
7.9 |
95 |
11.5 |
3.4 |
3x5.4 |
2.0 |
4.0 |
3.5 |
68 |
9.1 |
120 |
13.0 |
3.4 |
3x5.4 |
2.0 |
4.0 |
3.5 |
71 |
10.2 |
150 |
14.5 |
3.4 |
3x6 |
2.0 |
4.0 |
3.5 |
74 |
11.4 |
185 |
16.1 |
3.4 |
3x6 |
2.5 |
5.0 |
4.0 |
86 |
15.0 |
240 |
18.6 |
3.4 |
3x6 |
2.5 |
5.0 |
4.0 |
87 |
16.7 |
12/20(24) kV
标称截面积 |
标称导体 |
标称绝缘 |
标称屏蔽 |
标称衬垫 |
标称钢丝 |
外皮厚度 |
外径 |
重量 |
mm² |
mm |
mm |
mm² |
mm |
mm |
mm |
mm |
kg/m |
35 |
7.0 |
5.5 |
3x6 |
2 |
3.15 |
3.5 |
65 |
6.8 |
50 |
8.2 |
5.5 |
3x6 |
2 |
3.15 |
3.5 |
68 |
7.4 |
70 |
9.9 |
5.5 |
3x6 |
2 |
4.0 |
3.5 |
73 |
9.5 |
95 |
11.5 |
5.5 |
3x6 |
2 |
4.0 |
3.5 |
77 |
10.7 |
120 |
13.0 |
5.5 |
3x6 |
2 |
4.0 |
3.5 |
80 |
11.8 |
150 |
14.5 |
5.5 |
3x6 |
2 |
4.0 |
3.5 |
83 |
13.0 |
185 |
16.1 |
5.5 |
3x8 |
2 |
5.0 |
4.0 |
90 |
16.2 |
240 |
18.6 |
5.5 |
3x8 |
2 |
5.0 |
4.0 |
95 |
18.5 |
18/30(36) kV
标称截面积 |
标称导体 |
标称绝缘 |
标称屏蔽 |
标称衬垫 |
标称钢丝 |
外皮厚度 |
外径 |
重量 |
mm² |
mm |
mm |
mm² |
mm |
mm |
mm |
mm |
kg/m |
50 |
8.2 |
8.0 |
3x6 |
2 |
3.15 |
3.5 |
79 |
9.2 |
70 |
9.9 |
8.0 |
3x6 |
2 |
4.0 |
3.5 |
84 |
11.5 |
95 |
11.5 |
8.0 |
3x8 |
2 |
4.0 |
3.5 |
88 |
12.8 |
120 |
13.0 |
8.0 |
3x8 |
2 |
4.0 |
3.5 |
91 |
14.0 |
150 |
14.5 |
8.0 |
3x8 |
2 |
4.0 |
3.5 |
94 |
15.4 |
185 |
16.1 |
8.0 |
3x10 |
2 |
5.0 |
4.0 |
101 |
18.7 |
240 |
18.6 |
8.0 |
3x10 |
2 |
5.0 |
4.0 |
106 |
21.1 |
