SZ1-K (AS+) 0.6/1kV
应用及描述
这些电缆尤其适用于极端的环境条件中，如在巨大火灾时确保电力的供应-应急电路，如信号灯，消雾器，红外报警，水泵等在火灾的情况下，不释放有毒，有腐蚀性的气体，因此适合用于医院，学校，博物馆，购物大厦，公共汽车终点站，机场，隧道，计算机中心，办公楼，生产厂房，实验室等地方。
标准及认证
- UNE 211025
- IEC 60502
- EN 60332-1
- EN 50266
- EN 50267-1
- EN 50267-2
- EN 61034
- NF C 32-070
- IEC 60332-3
- IEC 60754-1
- IEC 60754-2
- IEC 61034
- IEC 60331

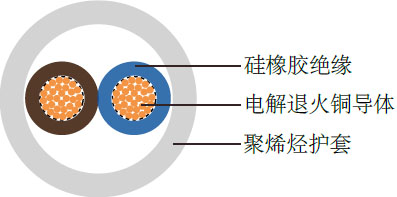

电缆结构
| 柔软电解退火铜导体 |
| Cl-5，遵循 IEC 60228 |
| 硅橡胶绝缘，EI2，遵循UN-EN 50363 |
| 色彩编码遵循 HD 308 |
| 热塑性聚烯烃外护套，遵循 UNE 21123 |
技术特性
| 工作电压 |
600/1000V |
| 测试电压 |
2000V |
| 最小弯曲半径 |
5 x Ø |
| 工作温度 |
-15º C - +90º C |
| 短路时可达到的温度 |
+250º C |
| 绝缘电阻 |
20 MΩ x km |
| 无卤 |
IEC 60754-1, EN 50267-2-1 |
| 无腐蚀性气体 |
IEC 60754-2, EN 50267-2-2 |
| 低烟密度 |
IEC 61034, EN 50268-2 |
| 阻燃 |
NF C 32-070, EN 50265-2-1 |
| 无火焰传播 |
IEC 60332-3, EN 50266-2 |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称外径 |
标称电缆重量 |
线规 |
芯数 x 导体截面积 |
标称外径 |
标称电缆重量 |
|
# x mm² |
mm |
kg/km |
|
# x mm² |
mm |
kg/km |
| 14(50/30) |
1×2.5 |
6.5 |
70 |
12(56/28) |
3G4 |
13.2 |
255 |
| 12(56/28) |
1×4 |
7.3 |
90 |
10(84/28) |
3G6 |
14.4 |
370 |
| 10(84/28) |
1×6 |
7.8 |
115 |
8(80/26) |
3G10 |
16.5 |
530 |
| 8(80/26) |
1×10 |
8.8 |
165 |
6(128/26) |
3G16 |
18.6 |
740 |
| 6(128/26) |
1×16 |
9.9 |
225 |
6(128/26) |
3×16 |
18.6 |
740 |
| 4(200/26) |
1×25 |
11.0 |
310 |
4(200/26) |
3×25 |
23.4 |
1040 |
| 2 (280/26) |
1×35 |
12.2 |
410 |
12(56/28) |
3G4 |
13.2 |
255 |
| 1(400/26) |
1×50 |
13.6 |
550 |
16(30/30) |
4G1.5 |
11.1 |
170 |
| 2/0(356/24) |
1×70 |
15.7 |
760 |
14(50/30) |
4G2.5 |
12.6 |
230 |
| 3/0(485/24) |
1×95 |
17.5 |
980 |
12(56/28) |
4G4 |
14.4 |
315 |
| 4/0(614/24) |
1×120 |
19.5 |
1235 |
10(84/28) |
4G6 |
15.7 |
450 |
| 300 MCM (765/24) |
1×150 |
21.5 |
1530 |
8(80/26) |
4G10 |
18.0 |
660 |
| 350 MCM (944/24) |
1×185 |
23.4 |
1835 |
6(128/26) |
4G16 |
20.4 |
925 |
| 500MCM (1225/24) |
1×240 |
26.6 |
2495 |
6(128/26) |
4×16 |
20.4 |
925 |
| - |
1×300 |
30.2 |
2895 |
4(200/26) |
4×25 |
23,4 |
1310 |
| - |
1×400 |
34.8 |
3935 |
2(280/26) |
4×50 |
30.0 |
2375 |
| 16(30/30) |
2×1.5 |
9.8 |
140 |
8(80/26) |
5G1.5 |
12.1 |
205 |
| 14(50/30) |
2×2.5 |
11.1 |
185 |
14(50/30) |
5G2.5 |
13.7 |
285 |
| 12(56/28) |
2×4 |
12.5 |
245 |
12(56/28) |
5G4 |
15.7 |
390 |
| 10(84/28) |
2×6 |
13.6 |
305 |
10(84/28) |
5G6 |
17.2 |
555 |
| 8(80/26) |
2×10 |
15.5 |
430 |
8(80/26) |
5G10 |
19.8 |
815 |
| 6(128/26) |
2×16 |
17.5 |
585 |
6(128/26) |
5G16 |
22.5 |
1140 |
| 4(200/26) |
2×25 |
20.0 |
810 |
4(200/26) |
5G25 |
25.9 |
1620 |
| 16(30/30) |
3G1.5 |
10.3 |
140 |
2 (280/26) |
5×35 |
27.4 |
1960 |
| 14(50/30) |
3G2.5 |
11.7 |
190 |
1(400/26) |
5×50 |
33.5 |
2885 |
