RZ1MZ1-K(AS)/RZ1MAZ1-K(AS)
应用及描述
这些无卤铠装电缆是安全电缆，遭遇火灾的情况下，不释放有毒，有腐蚀性的气体，因此可以避免人身伤害及电气设备的损坏。因此他们非常适用于公共场所内，安装于可能遭到机械损害地方。
标准及认证
- UNE 21123-4
- IEC 60502
- EN 60332-1
- EN 50265
- EN 50266
- EN 50267-1
- EN 50267-2
- EN 61034
- NF C 32-070
- IEC 60332-3
- IEC 60754-1
- IEC 60754-2
- IEC 61034

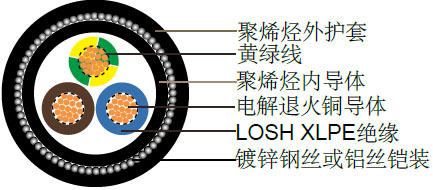

电缆结构
| 柔软电解退火铜导体 |
| Cl-5，遵循IEC 60228 |
| 交联聚乙烯绝缘, 低烟无卤,DIX 3 遵循HD 603 |
| 色彩编码遵循HD 308 |
| 聚烯烃内护套，遵循UNE 21123-4 |
| 镀锌钢(多芯电缆)或铝丝(单芯电缆)铠装 |
| LSOH聚烯烃外护套，遵循UNE 21123-4 |
技术特性
| 工作电压 |
600/1000V |
| 测试电压 |
2000V |
| 最小弯曲半径 |
10 x Ø |
| 工作温度 |
-15º C - +90º C |
| 短路时可达到的温度 |
+250º C |
| 绝缘电阻 |
20 MΩ x km |
| 无卤 |
IEC 60754-1, EN 50267-2-1 |
| 无腐蚀性气体 |
IEC 60754-2, EN 50267-2-2 |
| 无有毒气体 |
NES 02-713, NF X 70-100 |
| 低烟密度 |
IEC 61034, EN 50268-2 |
| 阻燃 |
NF C 32-070, EN 50265-2-1 |
| 无火焰传播 |
IEC 60332-3, EN 50266-2 |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称外径 |
标称电缆重量 |
线规 |
芯数 x 导体截面积 |
标称外径 |
标称电缆重量 |
|
# x mm² |
mm |
kg/km |
|
# x mm² |
mm |
kg/km |
| RZ1MZ1-K(AS) |
16(30/30) |
5G1.5 |
15.9 |
446 |
| 16(30/30) |
2×1.5 |
13.1 |
320 |
14(50/30) |
5G2.5 |
16.4 |
512 |
| 14(50/30) |
2×2.5 |
14.0 |
367 |
12(56/28) |
5G4 |
18.0 |
638 |
| 12(56/28) |
2×4 |
15.1 |
435 |
10(84/28) |
5G6 |
19.5 |
775 |
| 10(84/28) |
2×6 |
16.1 |
509 |
8(80/26) |
5G10 |
23.6 |
1361 |
| 8(80/26) |
2×10 |
18.0 |
664 |
6(128/26) |
5G16 |
26.4 |
1773 |
| 6(128/26) |
2×16 |
20.8 |
908 |
4(200/26) |
5G25 |
30.9 |
2437 |
| 4(200/26) |
2×25 |
24.3 |
1269 |
RZ1MAZ1-K(AS) |
| 2 (280/26) |
2×35 |
27.7 |
1669 |
8(80/26) |
1×10 |
14.5 |
341 |
| 16(30/30) |
3G1.5 |
13.8 |
355 |
6(128/26) |
1×16 |
15.0 |
380 |
| 14(50/30) |
3G2.5 |
14.7 |
410 |
4(200/26) |
1×25 |
16.6 |
495 |
| 12(56/28) |
3G4 |
15.8 |
489 |
2(280/26) |
1×35 |
17.7 |
610 |
| 8(80/26) |
1×10 |
14.6 |
341 |
1(400/26) |
1×50 |
19.3 |
775 |
| 6(128/26) |
1×16 |
15.3 |
405 |
2/0 (356/24) |
1×70 |
21.5 |
1010 |
| 10(84/28) |
3G6 |
16.9 |
580 |
3/0 (485/24) |
1×95 |
23.1 |
1245 |
| 8(80/26) |
3G10 |
19.1 |
777 |
4/0 (614/24) |
1×120 |
25.1 |
1525 |
| 6(128/26) |
3×16 |
22.6 |
1289 |
300 MCM (765/24) |
1×150 |
27.0 |
1825 |
| 4(200/26) |
3×25 |
26.2 |
1739 |
350 MCM (944/24) |
1×185 |
28.9 |
2150 |
| 2 (280/26) |
3×35 |
29.0 |
2174 |
500MCM (1225/24) |
1×240 |
32.3 |
2780 |
| 1(400/26) |
3×50 |
32.8 |
2809 |
- |
1×300 |
36.6 |
3490 |
| 16(30/30) |
4G1.5 |
14.6 |
395 |
- |
1×400 |
41.5 |
4645 |
| 14(50/30) |
4G2.5 |
15.4 |
458 |
|
|
|
|
| 12(56/28) |
4G4 |
16.8 |
558 |
|
|
|
|
| 10(84/28) |
4G6 |
18.2 |
675 |
|
|
|
|
| 8(80/26) |
4G10 |
20.4 |
908 |
|
|
|
|
| 6(128/26) |
4×16 |
24.5 |
1527 |
|
|
|
|
| 4(200/26) |
4×25 |
28.7 |
2083 |
|
|
|
|
| 2(280/26) |
4×35 |
30.9 |
2582 |
|
|
|
|
