RZ1FZ1-K(AS) / RZ1FAZ1-K(AS)
应用及描述
这些无卤铠装电缆是安全电缆，遭遇火灾的情况下，不释放有毒，有腐蚀性的气体，因此可以避免人身伤害及电气设备的损坏。因此他们非常适用于公共场所内，安装于可能遭到机械损害地方。
标准及认证
- UNE 21123-4
- IEC 60502
- EN 60332-1
- EN 50266
- EN 50267-1
- EN 50267-2
- EN 61034
- NF C 32-070
- IEC 60332-3
- IEC 60754-1
- IEC 60754-2
- IEC 61034

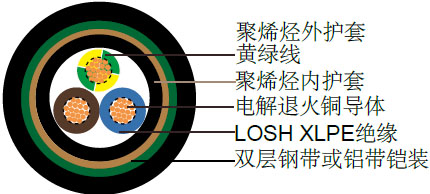

电缆结构
| 柔软电解退火铜导体 |
| Cl-5，遵循IEC 60228 |
| 交联聚乙烯绝缘, 低烟无卤,DIX 3 遵循HD 603 |
| 色彩编码遵循HD 308 |
| 聚烯烃内护套，遵循UNE 21123-4 |
| 双层钢带或铝带铠装 |
| 聚烯烃外护套，遵循UNE 21123-4 |
技术特性
| 工作电压 |
600/1000V |
| 测试电压 |
2000V |
| 最小弯曲半径 |
10 x Ø |
| 工作温度 |
-15º C - +90º C |
| 短路时可达到的温度 |
+250º C |
| 绝缘电阻 |
20 MΩ x km |
| 无卤 |
IEC 60754-1, EN 50267-2-1 |
| 无腐蚀性气体 |
IEC 60754-2, EN 50267-2-2 |
| 无有毒气体 |
NES 02-713, NF X 70-100 |
| 低烟密度 |
IEC 61034, EN 50268-2 |
| 阻燃 |
NF C 32-070, EN 50265-2-1 |
| 无火焰传播 |
IEC 60332-3, EN 50266-2 |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称外径 |
标称电缆重量 |
线规 |
芯数 x 导体截面积 |
标称外径 |
标称电缆重量 |
|
# x mm² |
mm |
kg/km |
|
# x mm² |
mm |
kg/km |
| RZ1FZ1-K(AS) |
4(200/26) |
4×25 |
25.8 |
1466 |
| 16(30/30) |
2×1.5 |
12.3 |
232 |
2 (280/26) |
4×35 |
28.5 |
1929 |
| 14(50/30) |
2×2.5 |
13.2 |
273 |
1(400/26) |
4G50 |
33.7 |
2636 |
| 12(56/28) |
2×4 |
14.3 |
331 |
2/0(356/24) |
4G70 |
39.7 |
3928 |
| 10(84/28) |
2×6 |
15.1 |
385 |
3/0(485/24) |
4G95 |
44.0 |
4939 |
| 8(80/26) |
2×10 |
16.9 |
510 |
4/0(614/24) |
4G120 |
48.6 |
6185 |
| 6(128/26) |
2×16 |
19.3 |
697 |
300 MCM (765/24) |
4×150 |
54.3 |
7657 |
| 4(200/26) |
2×25 |
23.0 |
1004 |
350 MCM (944/24) |
4×185 |
60.1 |
9186 |
| 2 (280/26) |
2×35 |
25.1 |
1272 |
500MCM (1225/24) |
4×240 |
68.4 |
11748 |
| 16(30/30) |
3G1.5 |
13.0 |
260 |
16(30/30) |
5G1.5 |
14.7 |
330 |
| 14(50/30) |
3G2.5 |
13.9 |
309 |
14(50/30) |
5G2.5 |
15.6 |
398 |
| 12(56/28) |
3G4 |
15.0 |
378 |
12(56/28) |
5G4 |
17.2 |
506 |
| 10(84/28) |
3G6 |
16.1 |
406 |
10(84/28) |
5G6 |
18.7 |
635 |
| 8(80/26) |
3G10 |
18.3 |
636 |
8(80/26) |
5G10 |
21.2 |
894 |
| 6(128/26) |
3×16 |
20.2 |
846 |
6(128/26) |
5G16 |
24.0 |
1232 |
| 4(200/26) |
3×25 |
23.8 |
1208 |
4(200/26) |
5G25 |
28.5 |
1785 |
| 2 (280/26) |
3×35 |
26.6 |
1578 |
2 (280/26) |
5G35 |
31.5 |
2348 |
| 1(400/26) |
3×50 |
30.3 |
2105 |
RZ1FAZ1-K(AS) |
| 2/0 (356/24) |
3×70 |
34.9 |
2858 |
8(80/26) |
1×10 |
14.7 |
318 |
| 3/0 (485/24) |
3×95 |
40.1 |
3992 |
6(128/26) |
1×16 |
14.8 |
357 |
| 4/0 (614/24) |
3×120 |
43.8 |
4921 |
4(200/26) |
1×25 |
16.2 |
459 |
| 300 MCM (765/24) |
3×150 |
48.8 |
6033 |
2(280/26) |
1×35 |
17.3 |
572 |
| 350 MCM (944/24) |
3×185 |
53.6 |
7454 |
1(400/26) |
1×50 |
19.0 |
730 |
| 500MCM (1225/24) |
3×240 |
60.5 |
9620 |
2/0 (356/24) |
1×70 |
20.9 |
951 |
| 16(30/30) |
4G1.5 |
13.8 |
293 |
3/0 (485/24) |
1×95 |
22.6 |
1177 |
| 14(50/30) |
4G2.5 |
14.6 |
350 |
4/0 (614/24) |
1×120 |
24.2 |
1439 |
| 12(56/28) |
4G4 |
16.0 |
437 |
300 MCM (765/24) |
1×150 |
26.3 |
1737 |
| 10(84/28) |
4G6 |
17.4 |
544 |
350 MCM (944/24) |
1×185 |
28.7 |
2069 |
| 8(80/26) |
4G10 |
19.7 |
759 |
500MCM (1225/24) |
1×240 |
31.7 |
2640 |
| 6(128/26) |
4×16 |
22.1 |
1031 |
- |
1×300 |
34.4 |
3220 |
