RZ1-K(AS) 0.6/1kV
应用及描述
这些电缆尤其适用于极端的环境条件中，如在巨大火灾时确保电力的供应-应急电路，如信号灯，消雾器，红外报警，水泵等在火灾的情况下，不释放有毒，有腐蚀性的气体，因此适合用于医院，学校，博物馆，购物大厦，公共汽车终点站，机场，隧道，计算机中心，办公楼，生产厂房，实验室等地方。
标准及认证
- UNE 21123
- EN 60332
- EN 60332-1
- EN 50266
- EN 50267-1
- EN 50267-2
- EN 61034
- NF C 32-070
- IEC 60332-3
- IEC 60754-1
- IEC 60754-2
- IEC 61034
- IEC 60331

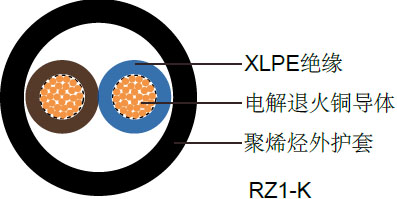

电缆结构
| 柔软电解退火铜导体 |
| Cl-5，遵循IEC 60228. |
| XLPE绝缘，DIX 3，遵循HD603. |
| 色彩编码遵循HD 308 |
| LSOH聚烯烃外护套， 遵循UNE 21123 |
技术特性
| 工作电压 |
600/1000V |
| 测试电压 |
2000V |
| 最小弯曲半径 |
10 x Ø |
| 工作温度 |
-15º C - +90º C |
| 短路时可达到的温度 |
+250º C |
| 绝缘电阻 |
20 MΩ x km |
| 无卤 |
IEC 60754-1, EN 50267-2-1 |
| 无腐蚀性气体 |
IEC 60754-2, EN 50267-2-2 |
| 无有毒气体 |
NES 02-713, NF X 70-100 |
| 低烟密度 |
IEC 61034, EN 50268-2 |
| 阻燃 |
NF C 32-070, EN 50265-2-1 |
| 无火焰传播 |
IEC 60332-3, EN 50266-2 |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称外径 |
标称电缆重量 |
线规 |
芯数 x 导体截面积 |
标称外径 |
标称电缆重量 |
|
# x mm² |
mm |
kg/km |
|
# x mm² |
mm |
kg/km |
| 16(30/30) |
1×1.5 |
5.7 |
45 |
8(80/26) |
3×10/6 |
16.1 |
493 |
| 14(50/30) |
1×2.5 |
6.1 |
57 |
6(128/26) |
3×16/10 |
18.0 |
724 |
| 12(56/28) |
1×4 |
6.7 |
73 |
4(200/26) |
3×25/16 |
21.8 |
1091 |
| 10(84/28) |
1×6 |
7.2 |
94 |
2 (280/26) |
3×35/16 |
24.1 |
1405 |
| 8(80/26) |
1×10 |
8.1 |
136 |
1(400/26) |
3×50/25 |
28.1 |
1968 |
| 6(128/26) |
1×16 |
9.0 |
192 |
2/0(356/24) |
3×70/35 |
32.6 |
2722 |
| 4(200/26) |
1×25 |
11.0 |
286 |
3/0(485/24) |
3×95/50 |
37.0 |
3598 |
| 2 (280/26) |
1×35 |
12.1 |
380 |
4/0(614/24) |
3×120/70 |
41.5 |
4609 |
| 1(400/26) |
1×50 |
13.8 |
520 |
300 MCM (765/24) |
3×150/70 |
44.9 |
5579 |
| 2/0 (356/24) |
1×70 |
15.9 |
716 |
350 MCM (944/24) |
3×185/95 |
51.5 |
6926 |
| 3/0 (485/24) |
1×95 |
17.6 |
924 |
500MCM (1225/24) |
3×240/120 |
58.8 |
9030 |
| 4/0(614/24) |
1×120 |
19.4 |
1167 |
16(30/30) |
4G 1.5 |
9.7 |
136 |
| 300 MCM (765/24) |
1×150 |
21.5 |
1456 |
14(50/30) |
4G 2.5 |
10.6 |
182 |
| 350 MCM (944/24) |
1×185 |
24.1 |
1762 |
12(56/28) |
4G 4 |
12.0 |
252 |
| 500MCM (1225/24) |
1×240 |
26.9 |
2283 |
10(84/28) |
4G 6 |
13.3 |
336 |
| - |
1×300 |
29.6 |
2832 |
8(80/26) |
4G 10 |
15.4 |
513 |
| - |
1×400 |
33.8 |
3735 |
6(128/26) |
4×16 |
18.7 |
783 |
| - |
1×500 |
38.0 |
4845 |
4(200/26) |
4×25 |
23.1 |
1196 |
| - |
1×630 |
43.1 |
6311 |
2 (280/26) |
4×35 |
25.5 |
1616 |
| 16(30/30) |
2×1.5 |
8.3 |
97 |
1(400/26) |
4×50 |
30.3 |
2242 |
| 14(50/30) |
2×2.5 |
9.2 |
127 |
2/0(356/24) |
4×70 |
35.3 |
3119 |
| 12(56/28) |
2×4 |
10.1 |
167 |
3/0(485/24) |
4×95 |
39.4 |
4037 |
| 10(84/28) |
2×6 |
11.2 |
219 |
4/0(614/24) |
4×120 |
43.6 |
5104 |
| 8(80/26) |
2×10 |
13.0 |
323 |
300 MCM (765/24) |
4×150 |
49.8 |
6569 |
| 6(128/26) |
2×16 |
15.8 |
490 |
350 MCM (944/24) |
4×185 |
56.5 |
8063 |
| 16(30/30) |
3G1.5 |
8.8 |
114 |
500MCM (1225/24) |
4×240 |
63.1 |
10421 |
| 14(50/30) |
3G2.5 |
9.8 |
151 |
16(30/30) |
5G 1.5 |
10.3 |
159 |
| 12(56/28) |
3G4 |
11 |
206 |
14(50/30) |
5G 2.5 |
11.6 |
217 |
| 10(84/28) |
3G6 |
12 |
271 |
12(56/28) |
5G 4 |
13.0 |
302 |
| 8(80/26) |
3G10 |
14.1 |
412 |
10(84/28) |
5G 6 |
14.6 |
406 |
| 6(128/26) |
3×16 |
16.9 |
624 |
8(80/26) |
5G 10 |
16.8 |
625 |
| 4(200/26) |
3×25 |
20.6 |
947 |
6(128/26) |
5G 16 |
20.4 |
956 |
| 2 (280/26) |
3×35 |
23.4 |
1276 |
4(200/26) |
5G 25 |
25.1 |
1459 |
| 1(400/26) |
3×50 |
26.8 |
1752 |
2 (280/26) |
5G 35 |
28.1 |
1968 |
| 2/0(356/24) |
3×70 |
31.5 |
2436 |
1(400/26) |
5G 50 |
33.7 |
2779 |
