RVMV & VVMV / RVMV-K & VVMV-K
应用及描述
这些电缆适合固定安装于易于爆炸的场所，主要用于加油站，石化厂，易燃品仓库等，也可用于生产厂房，农业设施，接到照明以及可能遭到机械损害地方。
标准及认证
- UNE 21123-2
- IEC 60502
- NF C 32-070
- IEC 60332-3
- EN 60332-1
- EN 50266

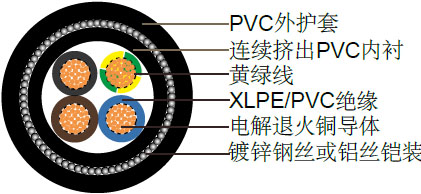

电缆结构
| 电解退火铜导体 |
| Cl-1 (截面积至4 mm2 )或CL-2 (截面积6 mm2及以上)，遵循IEC 60228 |
| Cl-5(RVMV-K/VVMV-K)，遵循IEC 60228 |
| XLPE绝缘(RVMV/RVMV-K)或PVC绝缘(VVMV/ VVMV-K)，遵循IEC 60502 |
| 1-5芯: 按色彩编码(RVMV/RVMV-K) |
| 6芯及以上: 黑色数字标注+黄绿色(VVMV/VVMV-K) |
| 连续挤出PVC内衬，ST1/ST2，遵循IEC 60502 |
| 镀锌钢丝或铝丝铠装 |
| 柔软PVC内衬，ST1/ST2，遵循IEC 60502 |
技术特性
| 工作电压 |
600/1000V |
| 测试电压 |
2000V |
| 最小弯曲半径 |
10 x Ø |
| 工作温度 |
-15º C - +90º C |
| 短路时可达到的温度 |
+250º C |
| 绝缘电阻 |
20 MΩ x km |
| 阻燃 |
IEC 60332.1 |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称外径 |
标称电缆重量 |
线规 |
芯数 x 导体截面积 |
标称外径 |
标称电缆重量 |
|
# x mm² |
mm |
kg/km |
|
# x mm² |
mm |
kg/km |
| 10 |
1×6 |
12 |
217 |
16 |
3×1.5 |
13.6 |
347 |
| 8 |
1×10 |
13 |
267 |
14 |
3×2.5 |
14.2 |
394 |
| 6 |
1×16 |
14 |
340 |
12 |
3×4 |
15.2 |
471 |
| 4 |
1×25 |
15.6 |
470 |
10 |
3×6 |
17.1 |
605 |
| 2 |
1×35 |
16.7 |
582 |
8 |
3×10 |
19.1 |
802 |
| 1 |
1×50 |
18.1 |
719 |
6 |
3×16 |
21.1 |
1042 |
| 2/0 |
1×70 |
19.9 |
951 |
6 |
3×16/10 |
23.9 |
1501 |
| 3/0 |
1×95 |
23.3 |
1349 |
4 |
3×25/16 |
27.8 |
2,043 |
| 4/0 |
1×120 |
25.6 |
1,625 |
2 |
3×35/16 |
30.5 |
2507 |
| 300MCM |
1×150 |
27.5 |
1,935 |
1 |
3×50/25 |
33.8 |
3165 |
| 350MCM |
1×185 |
29.7 |
2361 |
2/0 |
3×70/35 |
39.8 |
4405 |
| 500MCM |
1×240 |
32.7 |
2970 |
16 |
4×1.5 |
14.2 |
382 |
| - |
1×300 |
35.4 |
3602 |
14 |
4×2.5 |
15.1 |
446 |
| 16 |
2×1.5 |
13.2 |
319 |
12 |
4×4 |
16.2 |
543 |
| 14 |
2×2.5 |
13.6 |
354 |
10 |
4×6 |
18.1 |
697 |
| 12 |
2×4 |
14.8 |
422 |
8 |
4×10 |
20.6 |
952 |
| 10 |
2×6 |
16.4 |
528 |
6 |
4×16 |
24.6 |
1575 |
| 8 |
2×10 |
18.4 |
693 |
4 |
4×25 |
28.9 |
2200 |
| 6 |
2×16 |
22.2 |
1006 |
|
|
|
|
