RVFV & VVFV / RVFV-K & VVFV-K
应用及描述
这些电缆尤其适用于可能遭到机械损害地方的固定安装，适用于仓库，生产厂房，农业设施等可能遭到啮齿类动物侵害的地方，也可安装于街边照明系统。在有些情况下，也可用于易于发生爆炸的地方，如加油站，堆放易燃品的仓库等。
标准及认证
- UNE 21123-2
- IEC 60502
- EN 60332-1
- NF C 32-070

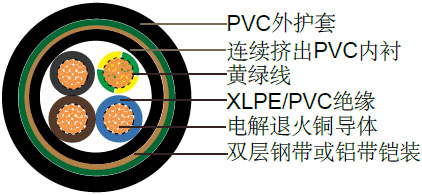

电缆结构
| 电解退火铜导体 |
| Cl-1 (截面积至4 mm2 )或CL-2 (截面积6 mm2及以上)，遵循IEC 60228 |
| Cl-5(RVFV-K/VVFV-K)，遵循IEC 60228 |
| XLPE绝缘(RVFV/RVFV-K)或PVC绝缘(VVFV/ VVFV-K)，遵循IEC 60502 |
| 1-5芯: 按色彩编码(RVFV/RVFV-K) |
| 6芯及以上: 黑色数字标注+黄绿色(VVFV/VVFV-K) |
| 连续挤出PVC内衬，ST1/ST2，遵循IEC 60502 |
| 双层钢带或铝带铠装 |
| 柔软PVC内衬，ST1/ST2，遵循IEC 60502 |
技术特性
| 工作电压 |
600/1000V |
| 测试电压 |
2000V |
| 最小弯曲半径 |
10 x Ø |
| 工作温度 |
-15º C - +90º C |
| 短路时可达到的温度 |
+250º C |
| 绝缘电阻 |
20 MΩ x km |
| 阻燃 |
IEC 60332.1 |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称外径 |
标称电缆重量 |
线规 |
芯数 x 导体截面积 |
标称外径 |
标称电缆重量 |
| # x mm² |
mm |
kg/km |
# x mm² |
mm |
kg/km |
| 6 |
1×16 |
14.4 |
345 |
3/0 |
3×95/50 |
41.3 |
4613 |
| 4 |
1×25 |
16 |
477 |
4/0 |
3×120/70 |
46.9 |
6,023 |
| 2 |
1×35 |
17.3 |
582 |
300MCM |
3×150/70 |
54.7 |
7455 |
| 1 |
1×50 |
18.5 |
722 |
350MCM |
3×185/95 |
55.1 |
8890 |
| 2/0 |
1×70 |
20.7 |
962 |
500MCM |
3×240/120 |
62.5 |
11055 |
| 3/0 |
1×95 |
22.1 |
1173 |
16 |
4×1.5 |
13.2 |
275 |
| 4/0 |
1×120 |
24.6 |
1522 |
14 |
4×2.5 |
14.4 |
339 |
| 300MCM |
1×150 |
26.5 |
1821 |
12 |
4×4 |
15.1 |
419 |
| 350MCM |
1×185 |
28.5 |
2230 |
10 |
4×6 |
17.3 |
545 |
| 500MCM |
1×240 |
31.7 |
2,35 |
8 |
4×10 |
19.8 |
770 |
| 16 |
2×1.5 |
12.3 |
227 |
6 |
4×16 |
22.3 |
1062 |
| 14 |
2×2.5 |
12.8 |
259 |
4 |
4×25 |
26.5 |
1602 |
| 12 |
2×4 |
13.6 |
311 |
16 |
5×1.5 |
14.4 |
320 |
| 10 |
2×6 |
15.8 |
411 |
14 |
5×2.5 |
15.3 |
390 |
| 8 |
2×10 |
17.8 |
552 |
12 |
5×4 |
17.2 |
509 |
| 6 |
2×16 |
19.6 |
726 |
10 |
5×6 |
18.8 |
640 |
| 16 |
3×1.5 |
12.8 |
252 |
8 |
5×10 |
21.3 |
909 |
| 14 |
3×2.5 |
13.3 |
293 |
6 |
5×16 |
25.2 |
1304 |
| 12 |
3×4 |
14.5 |
367 |
16 |
6×1.5 |
15.8 |
394 |
| 10 |
3×6 |
16.3 |
468 |
16 |
7×1.5 |
15.8 |
412 |
| 8 |
3×10 |
18.3 |
641 |
16 |
10×1.5 |
17.8 |
521 |
| 6 |
3×16 |
20.4 |
870 |
16 |
12×1.5 |
19.2 |
603 |
| 6 |
3×16/10 |
21.5 |
996 |
16 |
16×1.5 |
20.8 |
714 |
| 4 |
3×25/16 |
25.1 |
1468 |
16 |
19×1.5 |
21.8 |
792 |
| 2 |
3×35/16 |
27.9 |
1854 |
16 |
24×1.5 |
23.3 |
914 |
| 1 |
3×50/25 |
29.6 |
2101 |
16 |
27×1.5 |
25.4 |
1015 |
| 2/0 |
3×70/35 |
37.8 |
3683 |
|
|
|
|
