H05VV-F/ H05VVH2-F

应用及描述

这些电缆是适用于在潮湿的环境中，中型的机械设备中，如冰箱，洗衣机，脱水机等家电产品。只要符合适用的设备规格，这些电缆在确保不直接接触仪器的热部件或其它任何热源的情况下，也适合用于烹饪和取暖设备。这种电缆的其他一些应用包括：固定安装在家具，隔断墙，装饰，和预留的建筑设施。他们是不适合户外使用，工业（服装制造除外）或农业应用。单相或三相系统的最大工作电压为Uo/U 318/550V。在直接的系统，最大工作电压为Uo/U 13/825V。

标准及认证

UNE 21031 Part 5
CEI 20-20/5 / 20-35 (EN60332-1) /20-52
0.5 - 2.5mm²遵循BS6500
4.0mm²遵循 BS7919
6.0mm²这些BS7919
VDE0281
CENELEC HD21.5
CE低压73/23/EEC & 93/68/EEC指令.
ROHS认证

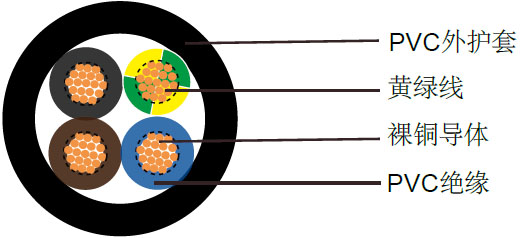

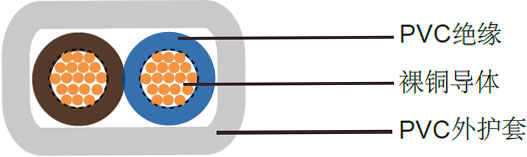

电缆结构

柔软裸铜导体

遵循DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5及HD 383标准

PVC绝缘T12类，遵循VDE-0281第一部分

色彩编码遵循VDE-0293-308

黄绿接地线（三芯及三芯以上）

PVC外护套TM2

技术特性

工作电压	300/500V
测试电压	2000V
动态弯曲半径	7.5x Ø
静态弯曲半径	4 x Ø
应用时的工作温度	-5º C to +70º C
静态时可承受的温度	-40º C to +70º C
短路时可达到的温度	+160º C
阻燃	IEC 60332.1
绝缘电阻	20 MΩ x km

电缆参数

线规	芯数 x 导体截面积	标称绝缘厚度	标称护套厚度	标称外径	标称铜的重量	标称电缆重量
	# x mm²	mm	mm	mm	kg/km	kg/km
H05VV-F
18(24/32)	2 x 0.75	0.6	0.8	6.4	14.4	57
18(24/32)	3 x 0.75	0.6	0.8	6.8	21.6	68
18(24/32)	4 x 0.75	0.6	0.8	7.4	29	84
18(24/32)	5 x 0.75	0.6	0.9	8.5	36	106
17(32/32)	2 x 1.00	0.6	0.8	6.8	19	65
17(32/32)	3 x 1.00	0.6	0.8	7.2	29	79
17(32/32)	4 x 1.00	0.6	0.9	8.0	38	101
17(32/32)	5 x 1.00	0.6	0.9	8.8	48	123
16(30/30)	2 x 1.50	0.7	0.8	7.6	29	87
16(30/30)	3 x 1.50	0.7	0.9	8.2	43	111
16(30/30)	4 x 1.50	0.7	1.0	9.2	58	142
16(30/30)	5 x 1.50	0.7	1.1	10.5	72	176
14(30/50)	2 x 2.50	0.8	1.0	9.2	48	134
14(30/50)	3 x 2.50	0.8	1.1	10.1	72	169
14(30/50)	4 x 2.50	0.8	1.1	11.2	96	211
14(30/50)	5 x 2.50	0.8	1.2	12.4	120	262
12(56/28)	3 x 4.00	0.8	1.2	11.3	115	233
12(56/28)	4 x 4.00	0.8	1.2	12.5	154	292
12(56/28)	5 x 4.00	0.8	1.4	13.7	192	369
10(84/28)	3 x 6.00	0.8	1.1	13.1	181	328
10(84/28)	4 x 6.00	0.8	1.3	13.9	230	490
10(84/28)	5 x 6.00	0.8	1.4	15.9	289	548
H05VVH2-F
18(24/32)	2 x 0.75	0.6	0.8	4.2 x 6.8	14.4	48
17(32/32)	2 x 1.00	0.6	0.8	4.4 x 7.2	19.2	57
