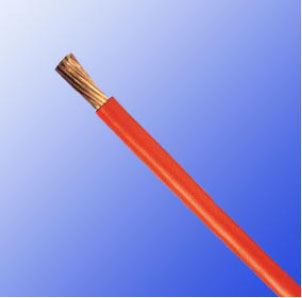

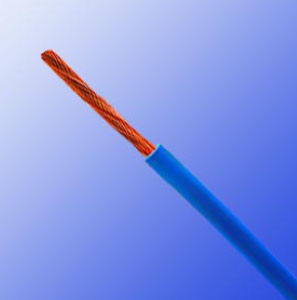

H05V2-K UL / H07V2-K UL
应用及描述
H05V2-K UL/ H07V2-K UL是国际认可符合UL/CSA和AWM/MTW标准的柔软PVC绝缘的单芯电缆，对HAR/IEC标准来说提高了工作温度范围，对UL- AWM来说提高了工作电压。因此此电缆适用于变频器的连接和内部接线，可以用于电器布线和机床接线以及控制系统。它们可敷设于管道或软管中。主要在北美和欧洲国家使用，电子和电气设备，配电盘等的内部布线。
标准及认证
- UNE 21031
- HD 21.7 S2
- <HAR> H05V2-K / H07V2-K
- VDE-0281 第3部分
- UL-标准及认证 1063 MTW
- UL-AWM Style 10269
- CSA TEW
- CSA-AWM 1 A/B
- FT-1
- CE 低压73/23/EEC和93/68/EEC指令
- ROHS认证

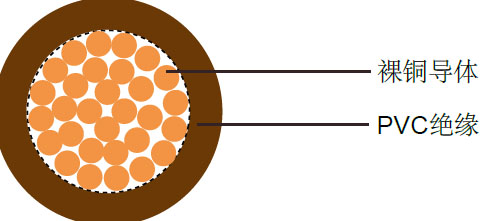

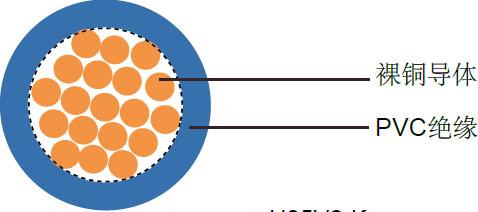

电缆结构
| 多股柔软镀锡铜导体 |
| 遵循VDE-0295 Cl 5, IEC 60228 Cl-5 |
| PVC绝缘 |
| 线芯的色彩编码遵循VDE-0293 |
| H05V2-K UL (22, 20 & 18 线规) |
| H07V2-K UL (16 线规及以上) |
| X05V2-K UL & X07V2-K UL 不适用HAR色彩编码 |
技术特性
| 工作电压 |
300/500V (H05V2-K UL) |
| 工作电压 |
450/750V (H07V2-K UL) |
| 工作电压 |
600V |
| 工作电压 |
1000V |
| 测试电压 |
2500V (4000V UL) |
| 动态/静态弯曲半径 |
10-15 x Ø |
| 温度 HAR/IEC |
-40º to +90º C |
| 温度 UL-AWM |
-40º to +105º C |
| 温度 UL-MTW |
-40º C to +90º C |
| 温度 CSA-TEW |
-40º C to +105º C |
| 阻燃 |
IEC 60332.1, FT-1, UL VW-1 |
| 绝缘电阻 |
20 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
kg/Km |
kg/km |
| 20(16/32) |
1 x 0.5 |
0.6 |
2.5 |
4.8 |
11 |
| 18(24/32) |
1 x 0.75 |
0.6 |
2.7 |
7.2 |
14 |
| 17(32/32) |
1 x 1 |
0.6 |
2.9 |
9.6 |
16 |
| 16(30/30) |
1 x 1.5 |
0,7 |
3.1 |
14.4 |
20 |
| 14(50/30) |
1 x 2.5 |
0,8 |
3.7 |
24 |
32 |
| 12(56/28) |
1 x 4 |
0,8 |
4.4 |
38 |
50 |
| 10(84/28) |
1 x 6 |
0,8 |
4.9 |
58 |
66 |
| 8(80/26) |
1 x 10 |
1,0 |
6.8 |
96 |
121 |
| 6(128/26) |
1 x 16 |
1,0 |
8.9 |
154 |
211 |
| 4(200/26) |
1 x 25 |
1,2 |
10.1 |
240 |
303 |
| 2(280/26) |
1 x 35 |
1,2 |
11.4 |
336 |
407 |
| 1(400/26) |
1 x 50 |
1,4 |
14.1 |
480 |
600 |
| 2/0(356/24) |
1 x 70 |
1,4 |
15.8 |
672 |
790 |
| 3/0(485/24) |
1 x 95 |
1,6 |
18.1 |
912 |
1067 |
| 4/0(614/24) |
1 x 120 |
1,6 |
19.5 |
1115 |
1277 |
