H05SS-F/H05SST-F
应用及描述
这些电缆欧共体的重型，耐撕裂的黑色硅胶多芯电缆，使用温度可达180摄氏度，主要用于高温或低温环境或紫外线可能造成损伤的地区。此电缆符合欧共体的标准，因此他们可用于欧洲国家市场。这些电缆主要钢厂，铸造厂，玻璃工厂，烘焙设备，燃烧器，取暖和照明系统。此电缆的高抗机械打击的特性使之适用于在照明工业中作为永久机械保护电缆。硅橡胶护套，耐热，耐化学腐蚀，耐油，耐酸。不适合户外使用。
标准及认证
- UNE 21027
- HD 22.15 S1
- VDE-0282 第15部分
- VDE-0250 第816部分 (N2MH2G)
- CE 低压72/23/EEC & 93/68/EEC指令
- ROHS认证

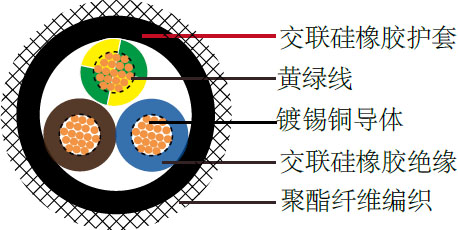

电缆结构
| 多股柔软镀锡铜导体 |
| 遵循VDE-0295 Cl-5, IEC 60228 Cl-5 |
| 交联硅橡胶EI 2绝缘 |
| 色彩编码遵循VDE-0293-308 |
| 交联硅橡胶EM 9外护套-黑色 |
| 聚酯纤维编织(仅用于H05SST-F) |
技术特性
| 工作电压 |
300/500V |
| 测试电压 |
2000V |
| 动态弯曲半径 |
7.5×Ø |
| 静态弯曲半径 |
4×Ø |
| 工作温度范围 |
-60°C to +180°C |
| 短路时可达到的温度 |
220°C |
| 阻燃 |
IEC 60332 -1 |
| 绝缘电阻 |
200 MΩ x km |
| 无卤 |
IEC 60754-1 |
| 低烟 |
IEC 60754-2 |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
|
# x mm² |
mm |
mm |
mm |
kg/km |
kg/km |
| H05SS-F |
| 18(24/32) |
2×0.75 |
0.6 |
0.8 |
6.2 |
14.4 |
59.0 |
| 18(24/32) |
3×0.75 |
0.6 |
0.9 |
6.8 |
21.6 |
71.0 |
| 18(24/32) |
4×0.75 |
0.6 |
0.9 |
7.4 |
28.8 |
93.0 |
| 18(24/32) |
5×0.75 |
0.6 |
1.0 |
8.9 |
36.0 |
113.0 |
| 17(32/32) |
2×1.0 |
0.6 |
0.9 |
6.7 |
19.2 |
67.0 |
| 17(32/32) |
3×1.0 |
0.6 |
0.9 |
7.1 |
29.0 |
86.0 |
| 17(32/32) |
4×1.0 |
0.6 |
0.9 |
7.8 |
38.4 |
105.0 |
| 17(32/32) |
5×1.0 |
0.6 |
1.0 |
8.9 |
48.0 |
129.0 |
| 16(30/30) |
2×1.5 |
0.8 |
1.0 |
7.9 |
29.0 |
91.0 |
| 16(30/30) |
3×1.5 |
0.8 |
1.0 |
8.4 |
43.0 |
110.0 |
| 16(30/30) |
4×1.5 |
0.8 |
1.1 |
9.4 |
58.0 |
137.0 |
| 16(30/30) |
5×1.5 |
0.8 |
1.1 |
11.0 |
72.0 |
165.0 |
| 14(30/50) |
2×2.5 |
0.9 |
1.1 |
9.3 |
48.0 |
150.0 |
| 14(30/50) |
3×2.5 |
0.9 |
1.1 |
9.9 |
72.0 |
170.0 |
| 14(30/50) |
4×2.5 |
0.9 |
1.1 |
11.0 |
96.0 |
211.0 |
| 14(30/50) |
5×2.5 |
0.9 |
1.1 |
13.3 |
120.0 |
255.0 |
| 12(56/28) |
3×4.0 |
1.0 |
1.2 |
12.4 |
115.0 |
251.0 |
| 12(56/28) |
4×4.0 |
1.0 |
1.3 |
13.8 |
154.0 |
330.0 |
| 10(84/28) |
3×6.0 |
1.0 |
1.4 |
15.0 |
173.0 |
379.0 |
| 10(84/28) |
4×6.0 |
1.0 |
1.5 |
16.6 |
230.0 |
494.0 |
| H05SST-F |
| 18(24/32) |
2×0.75 |
0.6 |
0.8 |
7.2 |
14.4 |
63.0 |
| 18(24/32) |
3×0.75 |
0.6 |
0.9 |
7.8 |
21.6 |
75.0 |
| 18(24/32) |
4×0.75 |
0.6 |
0.9 |
8.4 |
28.8 |
99.0 |
| 18(24/32) |
5×0.75 |
0.6 |
1.0 |
9.9 |
36.0 |
120.0 |
| 17(32/32) |
2×1.0 |
0.6 |
0.9 |
7.7 |
19.2 |
71.0 |
| 17(32/32) |
3×1.0 |
0.6 |
0.9 |
8.1 |
29.0 |
91.0 |
| 17(32/32) |
4×1.0 |
0.6 |
0.9 |
8.8 |
38.4 |
111.0 |
| 17(32/32) |
5×1.0 |
0.6 |
1.0 |
10.4 |
48.0 |
137.0 |
| 16(30/30) |
2×1.5 |
0.8 |
1.0 |
8.9 |
29.0 |
97.0 |
| 16(30/30) |
3×1.5 |
0.8 |
1.0 |
9.4 |
43.0 |
117.0 |
| 16(30/30) |
4×1.5 |
0.8 |
1.1 |
10.4 |
58.0 |
145.0 |
| 16(30/30) |
5×1.5 |
0.8 |
1.1 |
12.0 |
72.0 |
175.0 |
| 14(30/50) |
2×2.5 |
0.9 |
1.1 |
10.3 |
48.0 |
159.0 |
| 14(30/50) |
3×2.5 |
0.9 |
1.1 |
10.9 |
72.0 |
180.0 |
| 14(30/50) |
4×2.5 |
0.9 |
1.1 |
12.0 |
96.0 |
224.0 |
| 14(30/50) |
5×2.5 |
0.9 |
1.1 |
14.3 |
120.0 |
270.0 |
| 12(56/28) |
3×4.0 |
1.0 |
1.2 |
13.4 |
115.0 |
266.0 |
| 12(56/28) |
4×4.0 |
1.0 |
1.3 |
14.8 |
154.0 |
350.0 |
| 10(84/28) |
3×6.0 |
1.0 |
1.4 |
16.0 |
173.0 |
402.0 |
| 10(84/28) |
4×6.0 |
1.0 |
1.5 |
17.6 |
230.0 |
524.0 |
