H05RN-F/H05RNH2-F
应用及描述
这些柔软的电缆主要用于低机械压力下使用的电气设备中，用于干燥，潮湿的室内或室外环境。常用于家庭，办公室中低机械拉力下电器之间的连接等任何低机械损伤的地方。也适合固定安装在家具，装饰材料，墙体隔板和预留的建筑设施中。在单相或三相系统的最大工作电压为Uo/U 318/550V ，在直流系统最大工作电压，此电缆耐臭氧，耐油脂。
标准及认证
- UNE 21027 P-4
- HD22.4 S3
- VDE-0282 第4部分
- CEI 20-19 p.4
- CE低压73/23/EEC & 93/68/EEC指令
- IEC 60245-4
- ROHS认证

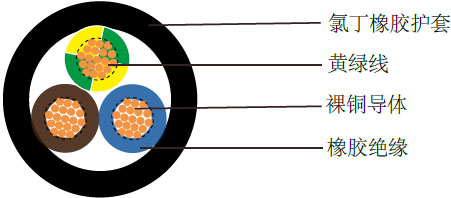

电缆结构
| 多股柔软裸铜导体 |
| 遵循VDE-0295 Cl 5, IEC 60228 Cl-5 |
| 橡胶绝缘EI4遵循VDE-0282第1部分 |
| 色彩编码遵循VDE-0293-308 |
| 黄绿接地线（三芯及三芯以上） |
| 氯丁橡胶护套 EM2 |
技术特性
| 工作电压VDE |
300/500V |
| 测试电压 |
2000V |
| 动态弯曲半径 |
7.5 x Ø |
| 固定安装弯曲半径 |
4 .0 x Ø |
| 工作温度范围 |
-30º C to +60º C |
| 短路时可达到的温度 |
+200 º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
20 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
mm (最小-最大) |
kg/km |
kg/km |
| H05RN-F |
| 18(24/32) |
2 x 0.75 |
0.6 |
0.8 |
5.7 - 7.4 |
14.4 |
80 |
| 18(24/32) |
3 x 0.75 |
0.6 |
0.9 |
6.2 - 8.1 |
21.6 |
95 |
| 18(24/32) |
4 x 0.75 |
0.6 |
0.9 |
6.8 - 8.8 |
30 |
105 |
| 17(32/32) |
2 x 1 |
0.6 |
0.9 |
6.1 - 8.0 |
19 |
95 |
| 17(32/32) |
3 x 1 |
0.6 |
0.9 |
6.5 - 8.5 |
29 |
115 |
| 17(32/32) |
4 x 1 |
0.6 |
0.9 |
7.1 – 9.2 |
38 |
142 |
| 16(30/30) |
3 x 1.5 |
0.8 |
1.0 |
8.6 - 11.0 |
29 |
105 |
| 16(30/30) |
4 x 1.5 |
0.8 |
1.1 |
9.5 - 12.2 |
39 |
129 |
| 16(30/30) |
5 x 1.5 |
0.8 |
1.1 |
10.5 - 13.5 |
48 |
153 |

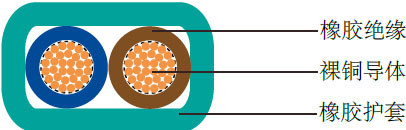

| H05RNH2-F |
| 16(30/30) |
2 x 1.5 |
0.6 |
0.8 |
5.25±0.15x13.50±0.30 |
14.4 |
80 |
| 14(50/30) |
2 x 2.5 |
0.6 |
0.9 |
5.25±0.15x13.50±0.30 |
21.6 |
95 |
