H05GG-F
应用及描述
这种电缆一般用于住宅楼宇，厨房和办公室，在低机械压力的情况下用于电力供应。也为低温使用（如烹调用具，烙铁，烤面包机）。
标准及认证
- UNE 21027
- HD 22.11 S1
- VDE 0282 P-11
- CEI 20-19/11
- NFC 32-102-11

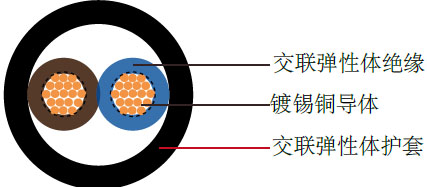

电缆结构
| 多股柔软镀锡铜导体 |
| 遵循VDE-0295 Cl-5, IEC 60228 Cl-5 |
| 交联弹性体EI3绝缘 |
| 色彩编码遵循VDE-0293-308 |
| 交联弹性体EM 9外护套-黑色 |
技术特性
| 工作电压 |
300/500V |
| 测试电压 |
2000V |
| 动态弯曲半径 |
4 ×Ø |
| 静态弯曲半径 |
3 ×Ø |
| 工作温度范围 |
-15°C to +110°C |
| 短路时可达到的温度 |
200°C |
| 阻燃 |
IEC 60332 -1 |
| 无卤 |
IEC 60754-1 |
| 低烟 |
IEC 60754-2 |
| 烟密度 |
IEC 61034 |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
|
# x mm² |
mm |
mm |
mm |
kg/km |
| 18(24/32) |
2 x 0.75 |
0.6 |
0.8 |
6.3 |
53 |
| 17(32/32) |
2 x 1 |
0.6 |
0.9 |
6.8 |
64 |
| 16(30/30) |
2 x 1.5 |
0.8 |
1 |
8.3 |
95 |
| 14(30/50) |
2 x 2.5 |
0.9 |
1.1 |
9.8 |
140 |
| 18(24/32) |
3 x 0.75 |
0.6 |
0.9 |
6.8 |
65 |
| 17(32/32) |
3 x 1 |
0.6 |
0.9 |
7.2 |
77 |
| 16(30/30) |
3 x 1.5 |
0.8 |
1 |
8.8 |
115 |
| 14(30/50) |
3 x 2.5 |
0.9 |
1.1 |
10.4 |
170 |
| 12(56/28) |
3 x 4 |
1 |
1.2 |
12.2 |
240 |
| 10(84/28) |
3 x 6 |
1 |
1.4 |
13.6 |
320 |
| 18(24/32) |
4 x 0.75 |
0.6 |
0.9 |
7.4 |
80 |
| 17(32/32) |
4 x 1 |
0.6 |
0.9 |
7.8 |
95 |
| 16(30/30) |
4 x 1.5 |
0.8 |
1.1 |
9.8 |
145 |
| 14(30/50) |
4 x 2.5 |
0.9 |
1.2 |
11.5 |
210 |
| 12(56/28) |
4 x 4 |
1 |
1.3 |
13.5 |
300 |
| 10(84/28) |
4 x 6 |
1 |
1.5 |
15.4 |
405 |
| 18(24/32) |
5 x 0.75 |
0.6 |
1 |
8.3 |
100 |
| 17(32/32) |
5 x 1 |
0.6 |
1 |
8.7 |
115 |
| 16(30/30) |
5 x 1.5 |
0.8 |
1.1 |
10.7 |
170 |
| 14(30/50) |
5 x 2.5 |
0.9 |
1.3 |
12.8 |
255 |
