H05G-K / H07G-K
应用及描述
这些电缆用于配电板和配电盘以及照明系统操作件内部布线。其较高的工作温度范围允许连接到交流电压为1000V或直流电压为750V热水器。这些电缆可以铺设于隧道中或石灰下。
标准及认证
- UNE 21027
- HD 22.7 S2
- VDE-0282 第7部分
- CEI 20-19/7
- CEI 20-35(EN60332-1)
- CE 低压73/23/
EEC和93/68/EEC指令
- ROHS认证

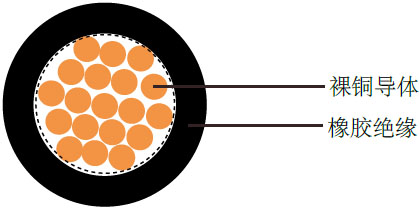

电缆结构
| 多股柔软裸铜导体 |
| 遵循VDE-0295 Cl 5, IEC 60228 Cl-5 |
| 橡胶绝缘EI3类 (EVA)， 遵循DIN VDE 0282第7部分 |
| 线芯的色彩编码遵循VDE-0293 |
技术特性
| 工作电压 |
300/500V (H05G-K), 450/750V (H07G-K) |
| 测试电压 |
2000V (H05G-K), 2500V (H07G-K) |
| 动态弯曲半径 |
7 x Ø |
| 静态弯曲半径 |
7 x Ø |
| 静态时可承受的温度 |
-25º C to +110º C |
| 短路时可达到的温度 |
-40º C to +110º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
10 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
kg/km |
kg/km |
| H05G-K |
| 20(16/32) |
1 x 0.5 |
0.6 |
2.3 |
4.8 |
13 |
| 18(24/32) |
1 x 0.75 |
0.6 |
2.6 |
7.2 |
16 |
| 17(32/32) |
1 x 1 |
0.6 |
2.8 |
9.6 |
22 |
| H07G-K |
| 16(30/30) |
1 x 1.5 |
0.8 |
3.4 |
14.4 |
24 |
| 14(50/30) |
1 x 2.5 |
0.9 |
4.1 |
24 |
42 |
| 12(56/28) |
1 x 4 |
1.0 |
5.1 |
38 |
61 |
| 10(84/28) |
1 x 6 |
1.0 |
5.5 |
58 |
78 |
| 8(80/26) |
1 x 10 |
1.2 |
6.8 |
96 |
130 |
| 6(128/26) |
1 x 16 |
1.2 |
8.4 |
154 |
212 |
| 4(200/26) |
1 x 25 |
1.4 |
9.9 |
240 |
323 |
| 2(280/26) |
1 x 35 |
1.4 |
11.4 |
336 |
422 |
| 1(400/26) |
1 x 50 |
1.6 |
13.2 |
480 |
527 |
| 2/0(356/24) |
1 x 70 |
1.6 |
15.4 |
672 |
726 |
| 3/0(485/24) |
1 x 95 |
1.8 |
17.2 |
912 |
937 |
| 4/0(614/24) |
1 x 120 |
1.8 |
19.7 |
1152 |
1192 |
