H03V2V2-F/H03V2V2H2-F
应用及描述
这些电缆适用于住宅楼宇，厨房，照明服务厅或便携式照明仪器。由于其特殊的绝缘和护套化合物，这些电缆适应厨房和取暖，在不与加热的零件和辐射接触的情况下，用于具有较高温度的（如照明系统）区域。此不适合户外使用，不能用于工业和农业的建筑物或者非家用便携式工具中，在正常使用导体最高温度：90 °C，.而高温度使用，必须避免皮肤接触。
标准及认证
- UNE 21031 Part 12
- HD 21.12
- HD 308 S2 DIN VDE 0281 part 1, part 12
- DIN VDE 0293 part 308
- DIN VDE 0295
- CEI 20-20/12
- CEI 20-35 (EN60332-1) / CEI 20-37 (EN50267)
- EN50265-2-1

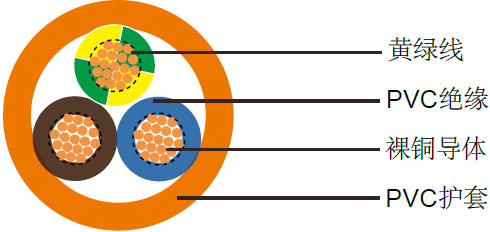

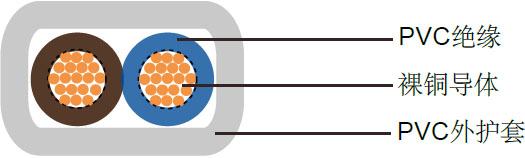

电缆结构
| 柔软裸铜导体 |
| 遵循DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5及HD 383标准 |
| PVC绝缘T13遵循VDE-0281第一部分 |
| 色彩编码遵循VDE-0293-308 |
| PVC外护套TM3 |
技术特性
| 工作电压 |
300/300V |
| 测试电压 |
3000V |
| 动态弯曲半径 |
15 x Ø |
| 静态弯曲半径 |
4 x Ø |
| 应用时的工作温度 |
+5º C to +90º C |
| 静态时可承受的温度 |
-40º C to +90º C |
| 短路时可达到的温度 |
+160º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
20 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
|
# x mm² |
mm |
mm |
mm |
kg/km |
kg/km |
| H03V2V2-F |
| 20(16/32) |
2 x 0.50 |
0.5 |
0.6 |
5 |
9.6 |
38 |
| 20(16/32) |
3 x 0.50 |
0.5 |
0.6 |
5.4 |
14.4 |
45 |
| 20(16/32) |
4 x 0.50 |
0.5 |
0.6 |
5.8 |
19.2 |
55 |
| 18(24/32) |
2 x 0.75 |
0.5 |
0.6 |
5.5 |
14.4 |
46 |
| 18(24/32) |
3 x 0.75 |
0.5 |
0.6 |
6 |
21.6 |
59 |
| 18(24/32) |
4 x 0.75 |
0.5 |
0.6 |
6.5 |
28.8 |
72 |
| H03V2V2H2-F |
| 20(16/32) |
2 x 0.50 |
0.5 |
0.6 |
3.2 x 5.2 |
9.7 |
32 |
| 18(24/32) |
2 x 0.75 |
0.5 |
0.3 |
3.4 x 5.6 |
14.4 |
35 |
