DN-K
应用及描述
这些低烟无卤的电缆一般用于固定安装，适用于电力的传输和分配。此电缆导体非常柔软，便于安装于弯曲的地方，室内室外均可应用。
标准及认证
- UNE 21022
- IEC 60502
- EN 60332-1
- EN 50266
- EN 50266
- EN 50267-2
- EN 61034
- NF C 32-070
- IEC 60332-3
- IEC 60754-1
- IEC 60754-2
- IEC 61034

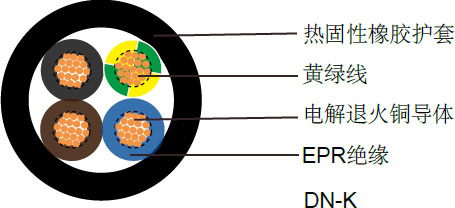

电缆结构
| 柔软电解退火铜导体 |
| Cl-5，遵循IEC 60228 |
| 热固性EPR橡胶绝缘 |
| 色彩编码遵循HD308 and HD186, 6芯及以上: 黑色数字标注 + 黄绿色 |
| 黄绿接地线（三芯及三芯以上） |
| 热固性橡胶EM8外护套 |
技术特性
应用时的工作温度
| 工作电压 |
600/1000V |
| 测试电压 |
3500V |
| 最小弯曲半径 |
5 x Ø |
| 工作温度 |
-20º C - +90º C |
| 短路时可达到的温度 |
+250º C |
| 绝缘电阻 |
20 MΩ x km |
| 阻燃 |
IEC 60332.1 |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称外径 |
标称电缆重量 |
线规 |
芯数 x 导体截面积 |
标称外径 |
标称电缆重量 |
|
# x mm² |
mm |
kg/km |
|
# x mm² |
mm |
kg/km |
| 16(30/30) |
1×1.5 |
5.8 |
56 |
16(30/30) |
3×1.5 |
10.2 |
137 |
| 14(50/30) |
1×2.5 |
6.3 |
67 |
14(50/30) |
3×2.5 |
11.2 |
174 |
| 12(56/28) |
1×4 |
6.8 |
82 |
12(56/28) |
3×4 |
12.2 |
233 |
| 10(84/28) |
1×6 |
7.3 |
106 |
10(84/28) |
3×6 |
13.4 |
325 |
| 8(80/26) |
1×10 |
8.4 |
153 |
8(80/26) |
3×10 |
16.0 |
480 |
| 6(128/26) |
1×16 |
9.5 |
210 |
6(128/26) |
3×16 |
19.8 |
696 |
| 4(200/26) |
1×25 |
11.1 |
308 |
4(200/26) |
3×25 |
21.6 |
1040 |
| 2(280/26) |
1×35 |
14.3 |
413 |
2(280/26) |
3×35 |
24.8 |
1408 |
| 16(30/30) |
2×1.5 |
9.8 |
120 |
16(30/30) |
4×1.5 |
11.0 |
163 |
| 14(50/30) |
2×2.5 |
10.7 |
151 |
14(50/30) |
4×2.5 |
12.1 |
211 |
| 12(56/28) |
2×4 |
11.6 |
193 |
12(56/28) |
4×4 |
13.2 |
283 |
| 10(84/28) |
2×6 |
12.7 |
255 |
10(84/28) |
4×6 |
14.6 |
385 |
| 8(80/26) |
2×10 |
14.9 |
377 |
8(80/26) |
4×10 |
17.3 |
583 |
| 6(128/26) |
2×16 |
16.9 |
552 |
6(128/26) |
4×16 |
19.8 |
875 |
