VVR

应用及描述

此电缆可露天安装或用于干燥或潮湿的赛道中，也可直埋于地下。

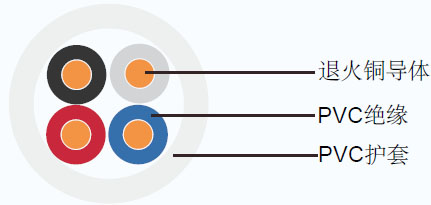

电缆结构

导体	实心或多股退火铜，0.5mm²到35mm²
绝缘	聚氯乙烯(PVC)
颜色	单芯 – 浅灰色
	2芯 – 浅灰色，黑色
	3芯 – 浅灰色, 黑色，红色
	4芯 – 浅灰色, 黑色, 红色，蓝色
护套	聚氯乙烯(PVC), 白色

技术特性

最大导体温度 70º C

回路电缆不超过 300V

测试电压 2500V

电缆参数

芯数	标称导体截面积	股数/直径	绝缘厚度	护套厚度	最大线缆外径	70 0C时的最小绝缘电阻	露天最大额定电流	线缆重量
	mm²	No./mm	mm	mm	mm	MΩ-Km	A	Kg/Km
1	0.5	1 / 0.80	0.6	0.9	4.4	0.0146	10	21
	1	1 / 1.13	0.6	0.9	4.8	0.0115	15	28
	1	7 / 0.43	0.6	0.9	5.0	0.0110	15	30
	1.5	1 / 1.38	0.6	0.9	5.2	0.0100	19	34
	1.5	7 / 0.53	0.6	0.9	5.4	0.0094	19	37
	2.5	1 / 1.78	0.7	0.9	5.8	0.0092	26	48
	2.5	7 / 0.67	0.7	0.9	6.2	0.0084	26	50
	4	1 / 2.25	0.8	0.9	6.6	0.0086	35	65
	4	7 / 0.85	0.8	0.9	7.0	0.0078	35	70
	6	7 / 1.04	0.8	0.9	7.6	0.0066	46	95
	10	7 / 1.35	0.9	0.9	8.6	0.0059	64	140
	16	7 / 1.70	1.0	1.2	11.0	0.0053	87	220
	25	7 / 2.14	1.2	1.2	12.5	0.0051	117	330
	35	19 / 1.53	1.2	1.2	14.0	0.0043	144	430
2	0.5	1 / 0.80	0.6	0.9	6.8	0.0146	9	48
	1	1 / 1.13	0.6	0.9	7.6	0.0115	14	65
	1	7 / 0.43	0.6	0.9	8.0	0.0110	14	65
	1.5	1 / 1.38	0.6	1.2	8.8	0.0100	18	90
	1.5	7 / 0.53	0.6	1.2	9.2	0.0094	18	90
	2.5	1 / 1.78	0.7	1.2	10.0	0.0092	24	130
	2.5	7 / 0.67	0.7	1.2	11.0	0.0084	24	130
	4	1 / 2.25	0.8	1.2	11.5	0.0086	32	180
	4	7 / 0.85	0.8	1.2	12.5	0.0078	32	180
	6	7 / 1.04	0.8	1.2	13.5	0.0066	43	260
	10	7 / 1.35	0.9	1.2	16.0	0.0059	60	390
	16	7 / 1.70	1.0	1.4	19.0	0.0053	80	580
	25	7 / 2.14	1.2	1.4	22.5	0.0051	107	870
	35	19 / 1.53	1.2	1.4	25.5	0.0043	132	1130
3	0.5	1 / 0.80	0.6	0.9	7.2	0.0146	7	55
	1	1 / 1.13	0.6	0.9	8.0	0.0115	11	80
	1	7 / 0.43	0.6	0.9	8.4	0.0110	11	80
	1.5	1 / 1.38	0.6	1.2	9.2	0.0100	15	110
	1.5	7 / 0.53	0.6	1.2	9.6	0.0094	15	110
	2.5	1 / 1.78	0.7	1.2	10.5	0.0092	20	160
	2.5	7 / 0.67	0.7	1.2	11.5	0.0084	20	160
	4	1 / 2.25	0.8	1.2	12.5	0.0086	27	230
	4	7 / 0.85	0.8	1.2	13.0	0.0078	27	230
	6	7 / 1.04	0.8	1.2	14.5	0.0066	36	330
	10	7 / 1.35	0.9	1.2	17.0	0.0059	50	490
	16	7 / 1.70	1.0	1.4	20.0	0.0053	67	740
	25	7 / 2.14	1.2	1.8	25.0	0.0051	90	1180
	35	19 / 1.53	1.2	1.8	28.0	0.0043	110	1530
4	0.5	1 / 0.80	0.6	0.9	7.8	0.0146	7	65
	1	1 / 1.13	0.6	0.9	8.6	0.0115	10	100
	1	7 / 0.43	0.6	0.9	9.0	0.0110	10	100
	1.5	1 / 1.38	0.6	1.2	10.0	0.0100	13	130
	1.5	7 / 0.53	0.6	1.2	10.5	0.0094	13	130
	2.5	1 / 1.78	0.7	1.2	11.5	0.0092	18	190
	2.5	7 / 0.67	0.7	1.2	12.5	0.0084	18	190
	4	1 / 2.25	0.8	1.2	13.5	0.0086	25	290
	4	7 / 0.85	0.8	1.2	14.0	0.0078	25	290
	6	7 / 1.04	0.8	1.2	15.5	0.0066	33	410
	10	7 / 1.35	0.9	1.4	19.0	0.0059	45	640
	16	7 / 1.70	1.0v	1.4	22.0	0.0053	60	940
	25	7 / 2.14	1.2	1.8	27.5	0.0051	81	1490
	35	19 / 1.53	1.2	1.8	30.5	0.0043	99	1950
