VVR-GRD

应用及描述

此电缆可露天安装或用于赛道等干燥的环境中。

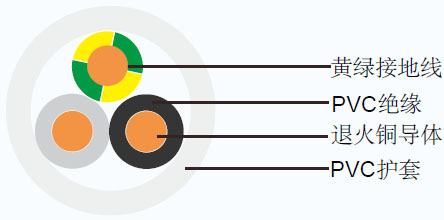

电缆结构

导体	实心或多股退火铜，0.5mm²到35mm²
绝缘	聚氯乙烯(PVC)
颜色	淡灰色, 黑色,接地线：黄绿色护套: 聚氯乙烯(PVC), 白色

技术特性

最大导体温度 70º C

回路电缆不超过 750V

测试电压 2500V

电缆参数

芯数	导体			接地线			护套厚度	线缆外径	露天最大额定电流	70°C时的最小绝缘电阻	线缆重量
芯数	截面积	股数/直径	绝缘厚度	截面积	股数/直径	绝缘厚度	护套厚度	线缆外径	露天最大额定电流	70°C时的最小绝缘电阻	线缆重量
	mm²	No./mm	mm	mm²	No./mm	mm	mm	mm	A	Mohm-km	kg/km
2+1	1	1/1.13	0.6	1	1/1.13	0.6	0.9	8	15	0.0115	80
2+1	1	7/0.40	0.6	1	7/0.40	0.6	0.9	8.4	15	0.011	80
2+1	1.5	1/1.38	0.6	1	1/1.13	0.6	1.2	9.2	20	0.01	100
2+1	1.5	7/0.50	0.6	1	7/0.40	0.6	1.2	9.6	20	0.0094	100
2+1	2.5	1/1.78	0.7	1.5	1/1.38	0.6	1.2	10.5	25	0.0092	140
2+1	2.5	7/0.67	0.7	1.5	7/0.50	0.6	1.2	11.5	25	0.0084	140
2+1	4	1/2.25	0.8	2.5	1/1.78	0.6	1.2	12.5	33	0.0086	200
2+1	4	7/0.85	0.8	2.5	7/0.67	0.6	1.2	13	33	0.0078	200
2+1	6	7/1.04	0.8	4	7/0.85	0.6	1.2	14.5	45	0.0066	290
2+1	10	7/1.35	0.9	4	7/0.85	0.6	1.2	16	62	0.0059	410
2+1	16	7/1.70	1	6	7/1.04	0.6	1.4	19	81	0.0053	610
2+1	25	7/2.14	1.2	6	7/1.04	0.6	1.4	22.5	109	0.0051	880
2+1	35	19/1.53	1.2	10	7/1.35	0.6	1.4	25.5	134	0.0043	1176
3+1	1	1/1.13	0.6	1	1/1.13	0.6	0.9	8.6	13	0.0115	95
3+1	1	7/0.40	0.6	1	7/0.40	0.6	0.9	9	13	0.011	95
3+1	1.5	1/1.38	0.6	1	1/1.13	0.6	1.2	10	17	0.01	130
3+1	1.5	7/0.50	0.6	1	7/0.40	0.6	1.2	10.5	17	0.0094	130
3+1	2.5	1/1.78	0.7	1.5	1/1.38	0.6	1.2	11.5	21	0.0092	180
3+1	2.5	7/0.67	0.7	1.5	7/0.50	0.6	1.2	12.5	21	0.0084	180
3+1	4	1/2.25	0.8	2.5	1/1.78	0.6	1.2	13.5	30	0.0086	260
3+1	4	7/0.85	0.8	2.5	7/0.67	0.6	1.2	14	30	0.0078	260
3+1	6	7/1.04	0.8	4	7/0.85	0.6	1.2	15.5	38	0.0066	370
3+1	10	7/1.35	0.9	4	7/0.85	0.6	1.2	18.5	53	0.0059	530
3+1	16	7/1.70	1	6	7/1.04	0.6	1.4	22	71	0.0053	800
3+1	25	7/2.14	1.2	6	7/1.04	0.6	1.8	27.5	93	0.0051	1220
3+1	35	19/1.53	1.2	10	7/1.35	0.6	1.8	30.5	113	0.0043	1610
4+1	1	1/1.13	0.6	1	1/1.13	0.6	0.9	9.2	12	0.0115	110
4+1	1	7/0.40	0.6	1	7/0.40	0.6	0.9	9.8	12	0.011	110
4+1	1.5	1/1.38	0.6	1	1/1.13	0.6	1.2	11	15	0.01	150
4+1	1.5	7/0.50	0.6	1	7/0.40	0.6	1.2	11.5	15	0.0094	150
4+1	2.5	1/1.78	0.7	1.5	1/1.38	0.6	1.2	12.5	19	0.0092	220
4+1	2.5	7/0.67	0.7	1.5	7/0.50	0.6	1.2	13.5	19	0.0084	220
4+1	4	1/2.25	0.8	2.5	1/1.78	0.6	1.2	14.5	27	0.0086	330
4+1	4	7/0.85	0.8	2.5	7/0.67	0.6	1.2	15.5	27	0.0078	330
4+1	6	7/1.04	0.8	4	7/0.85	0.6	1.2	17	37	0.0066	470
4+1	10	7/1.35	0.9	4	7/0.85	0.6	1.4	20.5	49	0.0059	700
4+1	16	7/1.70	1	6	7/1.04	0.6	1.4	24.5	64	0.0053	1030
4+1	25	7/2.14	1.2	6	7/1.04	0.6	1.8	30	84	0.0051	1570
4+1	35	19/1.53	1.2	10	7/1.35	0.6	1.8	33.5	102	0.0043	2070
