N07V-K
应用及描述
这些电缆适用于建筑行业，工业，工艺品行业，电线及电力运输。装在管道内，有形的或者隐藏的或者类似的封闭系统。适用于静态的，受保护的开关和控制设备里面。交流电流达1000伏或直流达750伏接地。1平方毫米截面只适合起重设备和机械电路。火灾危险安装的最大工作温度不得高于55摄氏度。并不适宜铺设在室外和地下。
标准及认证
- HD 21
- CEI 20-22
- CEI-UNEL 35752
- CEI 20-52
- IEC 332-3
- 直流低压指令73/23/EEC and 93/68/EEC
- ROHS认证

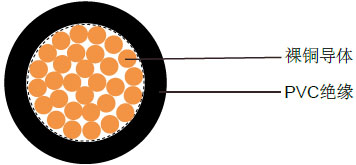

电缆结构
| 多股柔软裸铜导体 |
| 遵循VDE-0295 Cl 5, IEC 60228 Cl-5 |
| 聚氯乙烯 R2 绝缘 |
技术特性
| 工作电压 |
450/750V |
| 测试电压 |
2500V |
| 最小弯曲半径 |
4 x Ø |
| 工作温度 |
-10°C to +70º C |
| 短路时可达到的温度 |
+160º C |
| 阻燃 |
IEC 60332.1 CEI EN 50265-2-1; CEI 20-22 II |
| 绝缘电阻 |
20 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
kg/km |
kg/km |
| 16(30/30) |
1 x 1.5 |
0,7 |
3.1 |
14.4 |
21 |
| 14(50/30) |
1 x 2.5 |
0,8 |
3.6 |
24 |
33 |
| 12(56/28) |
1 x 4 |
0,8 |
4.3 |
38 |
47 |
| 10(84/28) |
1 x 6 |
0,8 |
4.9 |
58 |
68 |
| 8(80/26) |
1 x 10 |
1,0 |
6.4 |
96 |
114 |
| 6(128/26) |
1 x 16 |
1,0 |
8.1 |
154 |
173 |
| 4(200/26) |
1 x 25 |
1,2 |
9.8 |
240 |
265 |
| 2(280/26) |
1 x 35 |
1,2 |
11.1 |
336 |
358 |
| 1(400/26) |
1 x 50 |
1,4 |
13.1 |
480 |
512 |
| 2/0 (356/24) |
1 x 70 |
1,4 |
15.5 |
672 |
702 |
| 3/0 (485/24) |
1 x 95 |
1,6 |
17.2 |
912 |
925 |
| 4/0 (614/24) |
1 x 120 |
1,6 |
19.7 |
1152 |
1178 |
| 300 MCM (765/24) |
1 x 150 |
1,8 |
22.3 |
1440 |
1466 |
| 350 MCM (944/24) |
1 x 185 |
2,0 |
25.4 |
1776 |
1812 |
| 500MCM(1225/24) |
1 x 240 |
2,2 |
28.1 |
2304 |
2377 |
