H07ZZ-F
应用及描述
这些低烟无卤电缆，非常柔软，主要用于移动服务，适合于火灾条件下需要低烟和无卤的环境中。此电缆可承受中等机械压力，用于工业和农业厂房机器，马达和一些运输机器，风力站及农业开采中。
标准及认证
- CEI 20-19 p.13
- IEC 60245-4
- IEC 60754
- EN 61034
- CE低压73/23/EEC & 93/68/EEC指令.
- ROHS认证

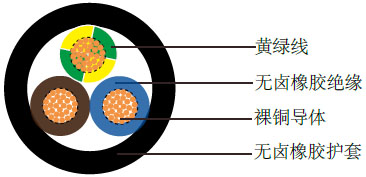

电缆结构
| 多股柔软裸铜导体 |
| 遵循VDE-0295 Cl 5, IEC 60228 Cl-5 |
| 无卤橡胶EI8绝缘，遵循EN 50363-5 |
| 色彩编码遵循VDE-0293-308 |
| 黑色无卤橡胶EM8护套 |
|
技术特性
| 工作电压 |
450/750V (H07V-U) |
| 固定电压 |
600/1000V |
| 测试电压 |
2500V |
| 动态弯曲半径 |
6 x Ø |
| 固定安装弯曲半径 |
4.0 x Ø |
| 应用时的工作温度 |
-5º C to +70º C |
| 固定安装温度 |
-40º C to +70º C |
| 短路时可达到的温度 |
+250º C |
| 阻燃 |
IEC 60332.3 C1, NF C 32-070 |
| 绝缘电阻 |
20 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
mm (最小-最大) |
kg/km |
kg/km |
| 17（32/32） |
2 x 1 |
0.8 |
1.3 |
7.7-10 |
19 |
96 |
| 17（32/32） |
3 x 1 |
0.8 |
1.4 |
8.3-10.7 |
29 |
116 |
| 17（32/32） |
4 x 1 |
0.8 |
1.5 |
9.2-11.9 |
38 |
143 |
| 17（32/32） |
5 x 1 |
0.8 |
1.6 |
10.2-13.1 |
46 |
171 |
| 16（30/30） |
1 x 1.5 |
0.8 |
1.4 |
5.7-7.1 |
14.4 |
58.5 |
| 16（30/30） |
2 x 1.5 |
0.8 |
1.5 |
8.5-11.0 |
29 |
120 |
| 16（30/30） |
3 x 1.5 |
0.8 |
1.6 |
9.2-11.9 |
43 |
146 |
| 16（30/30） |
4 x 1.5 |
0.8 |
1.7 |
10.2-13.1 |
58 |
177 |
| 16（30/30） |
5 x 1.5 |
0.8 |
1.8 |
11.2-14.4 |
72 |
216 |
| 16（30/30） |
7 x 1.5 |
0.8 |
2.5 |
14.5-17.5 |
101 |
305 |
| 16（30/30） |
12 x 1.5 |
0.8 |
2.9 |
17.6-22.4 |
173 |
500 |
| 16（30/30） |
14 x 1.5 |
0.8 |
3.1 |
18.8-21.3 |
196 |
573 |
| 16（30/30） |
18 x 1.5 |
0.8 |
3.2 |
20.7-26.3 |
274 |
755 |
| 16（30/30） |
24 x 1.5 |
0.8 |
3.5 |
24.3-30.7 |
346 |
941 |
| 16（30/30） |
36 x 1.5 |
0.8 |
3.8 |
27.8-35.2 |
507 |
1305 |
| 14（50/30） |
1 x 2.5 |
0.9 |
1.4 |
6.3-7.9 |
24 |
72 |
| 14（50/30） |
2 x 2.5 |
0.9 |
1.7 |
10.2-13.1 |
48 |
173 |
| 14（50/30） |
3 x 2.5 |
0.9 |
1.8 |
10.9-14.0 |
72 |
213 |
| 14（50/30） |
4 x 2.5 |
0.9 |
1.9 |
12.1-15.5 |
96 |
237 |
| 14（50/30） |
5 x 2.5 |
0.9 |
2.0 |
13.3-17.0 |
120 |
318 |
| 14（50/30） |
7 x 2.5 |
0.9 |
2.7 |
16.5-20.0 |
168 |
450 |
| 14（50/30） |
12 x 2.5 |
0.9 |
3.1 |
20.6-26.2 |
288 |
729 |
| 14（50/30） |
14 x 2.5 |
0.9 |
3.2 |
22.2-25.0 |
337 |
866 |
| 14（50/30） |
18 x 2.5 |
0.9 |
3.5 |
24.4-30.9 |
456 |
1086 |
| 14（50/30） |
24 x 2.5 |
0.9 |
3.9 |
28.8-36.4 |
576 |
1332 |
| 14（50/30） |
36 x 2.5 |
0.9 |
4.3 |
33.2-41.8 |
1335 |
1961 |
| 12（56/28） |
1 x 4 |
1 |
1.5 |
7.2-9.0 |
38 |
101 |
| 12（56/28） |
3 x 4 |
1 |
1.9 |
12.7-16.2 |
115 |
293 |
| 12（56/28） |
4 x 4 |
1 |
2.0 |
14.0-17.9 |
154 |
368 |
| 12（56/28） |
5 x 4 |
1 |
2.2 |
15.6-19.9 |
192 |
450 |
| 12（56/28） |
12 x 4 |
1 |
3.5 |
24.2-30.9 |
464 |
1049 |
