H05VV-F/ H05VVH2-F
应用及描述
这些电缆是适用于在潮湿的环境中，中型的机械设备中，如冰箱，洗衣机，脱水机等家电产品。只要符合适用的设备规格，这些电缆在确保不直接接触仪器的热部件或其它任何热源的情况下，也适合用于烹饪和取暖设备。这种电缆的其他一些应用包括：固定安装在家具，隔断墙，装饰，和预留的建筑设施。他们是不适合户外使用，工业（服装制造除外）或农业应用。单相或三相系统的最大工作电压为Uo/U318/550V。在直接的系统，最大工作电压为Uo/U 413/825V。
标准及认证
- CEI 20-20/5 / 20-35 (EN60332-1) /20-52
- 0.5 - 2.5mm²遵循BS6500
- 4.0mm²遵循 BS7919
- 6.0mm²遵循BS7919
- VDE0281
- CENELEC HD21.5
- CE低压73/23/EEC & 93/68/EEC指令
- ROHS认证

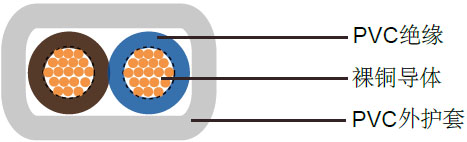

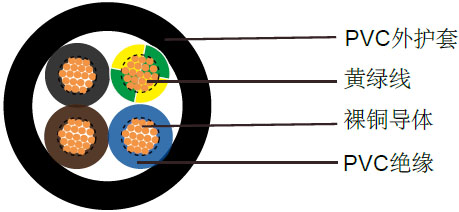

电缆结构
| 柔软裸铜导体 |
| 遵循DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5及HD 383标准 |
| PVC绝缘T12类，遵循VDE-0281第一部分 |
| 色彩编码遵循VDE-0293-308 |
| 黄绿接地线（三芯及三芯以上） |
| PVC外护套TM2 |
技术特性
| 工作电压 |
300/500V |
| 测试电压 |
2000V |
| 动态弯曲半径 |
7.5 x Ø |
| 静态弯曲半径 |
:4 x Ø |
| 应用时的工作温度 |
-5º C to +70º C |
| 静态时可承受的温度 |
-40º C to +70º C |
| 短路时可达到的温度 |
+160º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
20 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
mm |
kg/km |
kg/km |
| H05VV-F |
| 18(24/32) |
2 x 0.75 |
0.6 |
0.8 |
6.4 |
14.4 |
57 |
| 18(24/32) |
3 x 0.75 |
0.6 |
0.8 |
6.8 |
21.6 |
68 |
| 18(24/32) |
4 x 0.75 |
0.6 |
0.8 |
7.4 |
29 |
84 |
| 18(24/32) |
5 x 0.75 |
0.6 |
0.9 |
8.5 |
36 |
106 |
| 17(32/32) |
2 x 1.00 |
0.6 |
0.8 |
6.8 |
19 |
65 |
| 17(32/32) |
3 x 1.00 |
0.6 |
0.8 |
7.2 |
29 |
79 |
| 17(32/32) |
4 x 1.00 |
0.6 |
0.9 |
8.0 |
38 |
101 |
| 17(32/32) |
5 x 1.00 |
0.6 |
0.9 |
8.8 |
48 |
123 |
| 16(30/30) |
2 x 1.50 |
0.7 |
0.8 |
7.6 |
29 |
87 |
| 16(30/30) |
3 x 1.50 |
0.7 |
0.9 |
8.2 |
43 |
111 |
| 16(30/30) |
4 x 1.50 |
0.7 |
1.0 |
9.2 |
58 |
142 |
| 16(30/30) |
5 x 1.50 |
0.7 |
1.1 |
10.5 |
72 |
176 |
| 14(30/50) |
2 x 2.50 |
0.8 |
1.0 |
9.2 |
48 |
134 |
| 14(30/50) |
3 x 2.50 |
0.8 |
1.1 |
10.1 |
72 |
169 |
| 14(30/50) |
4 x 2.50 |
0.8 |
1.1 |
11.2 |
96 |
211 |
| 14(30/50) |
5 x 2.50 |
0.8 |
1.2 |
12.4 |
120 |
262 |
| 12(56/28) |
3 x 4.00 |
0.8 |
1.2 |
11.3 |
115 |
233 |
| 12(56/28) |
4 x 4.00 |
0.8 |
1.2 |
12.5 |
154 |
292 |
| 12(56/28) |
5 x 4.00 |
0.8 |
1.4 |
13.7 |
192 |
369 |
| 10(84/28) |
3 x 6.00 |
0.8 |
1.1 |
13.1 |
181 |
328 |
| 10(84/28) |
4 x 6.00 |
0.8 |
1.3 |
13.9 |
230 |
490 |
| 10(84/28) |
5 x 6.00 |
0.8 |
1.4 |
15.9 |
289 |
548 |
| H05VVH2-F |
| 18(24/32) |
2 x 0.75 |
0.6 |
0.8 |
4.2 x 6.8 |
14.4 |
48 |
| 17(32/32) |
2 x 1.00 |
0.6 |
0.8 |
4.4 x 7.2 |
19.2 |
57 |
