H05V-K
应用及描述
这些电缆主要安装于设备的内部，以及在有保护的前提下用于照明，干燥的房间，生产设施，开关和配电盘。
标准及认证
- CEI 20-20/3
- CEI 20-35 (EN60332-1)
- CEI 20-52
- HD 21.3 S3
- CE低压73/23/EEC和93/68/EEC指令
- ROHS认证

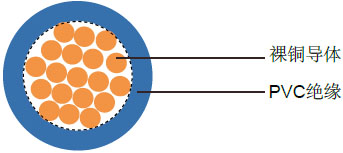

电缆结构
| 多股柔软裸铜导体 |
| 遵循VDE-0295 Cl 5, IEC 60228 Cl-5 |
| PVC（聚氯乙烯）TI1绝缘 |
| 线芯的色彩编码遵循VDE-0293 |
技术特性
| 工作电压 |
300/500V |
| 测试电压 |
2000V |
| 动态弯曲半径 |
12.5 x Ø |
| 静态弯曲半径 |
12.5 x Ø |
| 应用时的工作温度 |
-5º C to +70º C |
| 静态时可承受的温度 |
-30º C to +80º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
10 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
kg/km |
kg/km |
| 20(16/32) |
1 x 0.5 |
0,6 |
2.1 |
4.9 |
10 |
| 18(24/32) |
1 x 0.75 |
0,6 |
2.4 |
7.2 |
13 |
| 17(32/32) |
1 x 1 |
0,6 |
2.6 |
9.6 |
15 |
