(H)03 Z1Z1-F/(H)05 Z1Z1-F
应用及描述
这些电缆低烟无卤适用于火灾条件下需要低烟和无卤的环境中。可用于厨房和办公室，室内潮湿环境的设备（例如：洗衣机，干衣机和冰箱）。在电缆不接触热部件或热辐射的条件下，也适用于烹饪和取暖的设备。不适用于高温环境（如照明设备），不能用于建筑物外，工业或农业建筑，电力工具连接。
标准及认证
- CEI 20-20/14
- CEI 20-35 (EN60332-1)
- CEI 20-37 (EN50267)
- EN50363
- CE低压73/23/EEC & 93/68/EEC指令
- ROHS认证

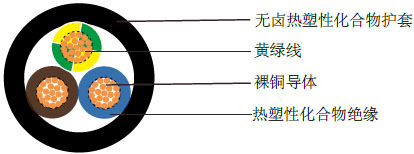

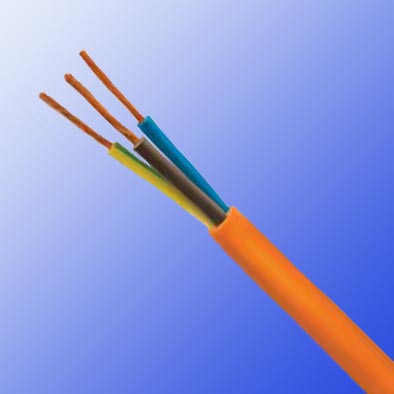

电缆结构
| 多股柔软裸铜导体 |
| 遵循DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5, HD 383 |
| 热塑性混合物TI6绝缘 |
| 色彩编码遵循VDE-0293-308 |
| 黄绿接地线（三芯及三芯以上） |
| 无卤热塑性混合物TM7护套- 黑色/白色 |
|
技术特性
| 工作电压 |
300/300 V(H03Z1Z1-F), 300/500 V(H05Z1Z1-F) |
| 测试电压 |
2000 V(H03Z1Z1-F), 2500 V(H05Z1Z1-F) |
| 动态弯曲半径 |
7.5 x Ø |
| 固定安装弯曲半径 |
4.0 x Ø |
| 应用时的工作温度 |
-5º C to +70º C |
| 固定安装温度 |
-40º C to +70º C |
| 短路时可达到的温度 |
+160º C |
| 绝缘电阻 |
20 MΩ x km |
| 烟密度 |
EN 50268 / IEC 61034 |
| 燃气腐蚀性遵循 |
EN 50267-2-2, IEC 60754-2 |
| 阻燃测试遵循 |
EN 50265-2-1, IEC 60332.1 |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
mm (最小-最大) |
kg/km |
kg/km |
| (H)03 Z1Z1-F |
| 20(16/32) |
2 x 0. 5 |
0.5 |
0.6 |
5.0 |
9.6 |
39 |
| 20(16/32) |
3 x 0. 5 |
0.5 |
0.6 |
5.3 |
14.4 |
46 |
| 20(16/32) |
4 x 0. 5 |
0.5 |
0.6 |
5.8 |
19.2 |
56 |
| 18(24/32) |
2 x 0.75 |
0.5 |
0.6 |
5.4 |
14.4 |
47 |
| 18(24/32) |
3 x 0.75 |
0.5 |
0.6 |
5.7 |
21.6 |
55 |
| 18(24/32) |
4 x 0.75 |
0.5 |
0.6 |
6.3 |
29.0 |
69 |
| (H)05 Z1Z1-F |
| 18(24/32) |
2 x 0.75 |
0.6 |
0.8 |
6.2 |
14.4 |
58 |
| 18(24/32) |
3 x 0.75 |
0..7 |
0.8 |
6.6 |
21.6 |
68 |
| 18(24/32) |
4 x 0.75 |
0.8 |
0.8 |
7.1 |
29 |
81 |
| 18(24/32) |
5 x 0.75 |
0.8 |
0.9 |
8 |
36 |
102 |
| 17(32/32) |
2 x 1 |
0.6 |
0.8 |
6.6 |
19 |
67 |
| 17(32/32) |
3 x 1 |
0.8 |
0.8 |
6.9 |
29 |
81 |
| 17(32/32) |
4 x 1 |
0.8 |
0.9 |
7.7 |
38 |
101 |
| 17(32/32) |
5 x 1 |
0.8 |
0.9 |
8.4 |
48 |
107 |
| 16(30/30) |
2 x 1.5 |
0.7 |
0.8 |
7.4 |
29 |
87 |
| 16(30/30) |
3 x 1.5 |
0.8 |
0.9 |
8.1 |
43 |
109 |
| 16(30/30) |
4 x 1.5 |
0.8 |
1.0 |
9 |
58 |
117 |
| 16(30/30) |
5 x 1.5 |
0.8 |
1.1 |
10 |
72 |
169 |
| 14(50/30) |
2 x 2.5 |
0.8 |
1.0 |
9.3 |
48 |
138 |
| 14(50/30) |
3 x 2.5 |
1.0 |
1.1 |
10.1 |
72 |
172 |
| 14(50/30) |
4 x 2.5 |
1.0 |
1.1 |
11 |
96 |
210 |
| 14(50/30) |
5 x 2.5 |
1.0 |
1.2 |
12.3 |
120 |
260 |
| 12(56/28) |
2 x 4 |
0.8 |
1.1 |
10.6 |
76.8 |
190 |
| 12(56/28) |
3 x 4 |
1.0 |
1.2 |
11.5 |
115.2 |
242 |
| 12(56/28) |
4 x 4 |
1.0 |
1.4 |
12.5 |
153.6 |
298 |
| 12(56/28) |
5 x 4 |
1.0 |
1.4 |
14.1 |
192 |
371 |
