FRORAR
应用及描述
这些电缆适合用来在内部和外部环境的能量和信号传输。也可用于固定露天安装，管道内墙面及金属框架上。铠装层可防止可能发生的机械冲击及防鼠。也可直接或间接地面铺设。
标准及认证
- CEI 20-11
- CEI 20-34/0-1
- IEC 60502-1
- IEC 60332.1
- IEC60332.3.A
- IEC60228
- IEC60754

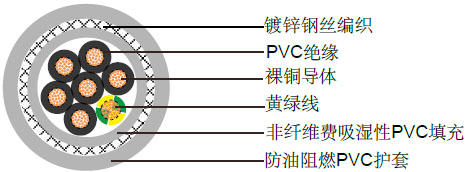

电缆结构
| 柔软裸铜导体 |
| 遵循IEC 60228 Cl-5 |
| 聚氯乙烯R2绝缘 |
| 色彩编码遵循VDE 0293-308 |
| 无纤维，无吸湿性，防火阻燃的PVC填料 |
| 镀锌钢丝编织最小覆盖 85% |
| 防油阻燃聚氯乙烯TM2外护套 |
技术特性
| 工作电压 |
450/750V |
| 测试电压 |
2500V |
| 最小弯曲半径 |
8 x Ø |
| 固定安装温度 |
-15º C to + 70º C |
| 柔软安装温度 |
0º C to + 70º C |
| 短路时可达到的最高温度 |
+160º C |
| 阻燃 |
CEI20-22/2 |
| 防油 |
CEI 20-34/0-1 |
| 无火焰传播 |
CEI EN 50265-2-1(CEI EN 60332-1-2) |
| 绝缘电阻 |
20 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称外径 |
标称电缆重量 |
线规 |
芯数 x 导体截面积 |
标称外径 |
标称电缆重量 |
| |
# x mm² |
mm |
kg/Km |
|
# x mm² |
mm |
kg/km |
| 20(16/32) |
2 x 0.5 |
7.1 |
52 |
16(30/30) |
10 x 1.5 |
15.6 |
465 |
| 20(16/32) |
3 x 0.5 |
7.3 |
64 |
16(30/30) |
12 x 1.5 |
16.3 |
495 |
| 20(16/32) |
4 x 0.5 |
8.0 |
81 |
16(30/30) |
16 x 1.5 |
17.7 |
550 |
| 20(16/32) |
5 x 0.5 |
8.4 |
96 |
16(30/30) |
24 x 1.5 |
21.4 |
750 |
| 20(16/32) |
7 x 0.5 |
8.9 |
118 |
14(50/30) |
2 x 2.5 |
10.7 |
210 |
| 20(16/32) |
10 x 0.5 |
10.9 |
210 |
14(50/30) |
3 x 2.5 |
11.2 |
240 |
| 20(16/32) |
12 x 0.5 |
11.3 |
230 |
14(50/30) |
4 x 2.5 |
12.4 |
270 |
| 20(16/32) |
16 x 0.5 |
12.6 |
260 |
14(50/30) |
5 x 2.5 |
13.3 |
340 |
| 20(16/32) |
24 x 0.5 |
15.2 |
425 |
14(50/30) |
7 x 2.5 |
15.1 |
450 |
| 18(24/32) |
2 x 0.75 |
7.7 |
70 |
14(50/30) |
10 x 2.5 |
18.2 |
590 |
| 18(24/32) |
3 x 0.75 |
8.0 |
88 |
14(50/30) |
12 x 2.5 |
19.0 |
630 |
| 18(24/32) |
4 x 0.75 |
8.7 |
108 |
14(50/30) |
16 x 2.5 |
21.3 |
750 |
| 18(24/32) |
5 x 0.75 |
9.2 |
128 |
14(50/30) |
24 x 2.5 |
24.9 |
1190 |
| 18(24/32) |
7 x 0.75 |
10.2 |
190 |
12(56/28) |
2 x 4 |
12.7 |
270 |
| 18(24/32) |
10 x 0.75 |
12.5 |
255 |
12(56/28) |
3 x 4 |
13.3 |
310 |
| 18(24/32) |
12 x 0.75 |
13.0 |
290 |
12(56/28) |
4 x 4 |
15.1 |
400 |
| 18(24/32) |
16 x 0.75 |
14.0 |
350 |
12(56/28) |
5 x 4 |
16.3 |
480 |
| 18(24/32) |
24 x 0.75 |
16.9 |
497 |
10(84/28) |
2 x 6 |
14.1 |
390 |
| 17(32/32) |
2 x 1 |
8.1 |
105 |
10(84/28) |
3 x 6 |
15.4 |
445 |
| 17(32/32) |
3 x 1 |
8.4 |
120 |
10(84/28) |
4 x 6 |
16.6 |
580 |
| 17(32/32) |
4 x 1 |
9.0 |
137 |
10(84/28) |
5 x 6 |
17.9 |
700 |
| 17(32/32) |
5 x 1 |
10.2 |
198 |
8(80/26) |
2 x 10 |
17.5 |
640 |
| 17(32/32) |
7 x 1 |
10.8 |
220 |
8(80/26) |
3 x 10 |
18.6 |
700 |
| 17(32/32) |
10 x 1 |
13.3 |
340 |
8(80/26) |
4 x 10 |
20.4 |
860 |
| 17(32/32) |
12 x 1 |
14.0 |
400 |
4(200/26) |
5 x 10 |
22.5 |
1080 |
| 17(32/32) |
16 x 1 |
15.8 |
490 |
6(128/26) |
2 x 16 |
19.9 |
950 |
| 17(32/32) |
24 x 1 |
18.1 |
510 |
6(128/26) |
3 x 16 |
21.6 |
1130 |
| 16(30/30) |
2 x 1.5 |
9.1 |
135 |
6(128/26) |
4 x 16 |
23.4 |
1360 |
| 16(30/30) |
3 x 1.5 |
9.9 |
170 |
4(200/26) |
2 x 25 |
23.9 |
1450 |
| 16(30/30) |
4 x 1.5 |
10.6 |
200 |
4(200/26) |
3 x 25 |
25.2 |
1675 |
| 16(30/30) |
5 x 1.5 |
11.3 |
235 |
4(200/26) |
4 x 25 |
27.5 |
1910 |
| 16(30/30) |
7 x 1.5 |
12.5 |
275 |
|
|
|
|
