FG7OHH2R
应用及描述
这些电缆适合在逆变器与计数器之间的链路连接使用。也适用于内部和外部以及潮湿环境中的能量和信号传输应用。适宜固定铺设在墙面和金属框架。也适合直接或间接地埋。
标准及认证
- CEI 20-13
- CEI 20-22/2
- CEI 20-37 pt.2
- CEI 20-52
- IEC 60502-1
- IEC60228
- IEC60332.1
- IEC60332.3-A
- IEC60754.1

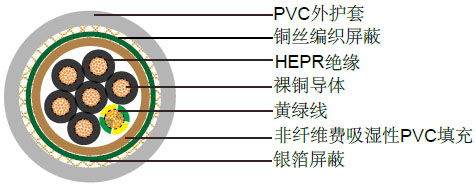

电缆结构
| 柔软裸铜导体 cl.5 |
| HEPR, G7绝缘，遵循CEI 20-11，CEI 20-3 |
| 非纤维非吸湿性填料 |
| 银箔屏蔽 |
| 裸铜丝编织屏蔽 |
| 灰色聚氯乙烯外护套 |
技术特性
| 工作电压 |
600/1000V |
| 测试电压 |
4000V |
| 最小弯曲半径 |
8x Ø |
| 应用时的工作温度 |
-0º C to +90º C |
| 静态时可承受的温度 |
-25º C to +90º C |
| 短路时可达到的最高温度 |
+250º C |
| 阻燃 |
CEI 20-22/2, IEC 60332-3-22, IEC60502-1 CEI 20-13 |
| 绝缘电阻 |
10 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称胡桃厚度 |
标称外径 |
标称电缆重量 |
|
# x mm² |
mm |
mm |
mm |
kg/km |
| 16(30/30) |
3 x 1.5 |
0.7 |
1.8 |
13.0 |
262 |
| 14(50/30) |
3 x 2.5 |
0.7 |
1.8 |
14.1 |
316 |
| 12(56/28) |
3 x 4 |
0.7 |
1.8 |
15.0 |
380 |
| 10(84/28) |
3 x 6 |
0.7 |
1.8 |
16.1 |
456 |
| 8(80/26) |
3 x 10 |
0.7 |
1.8 |
19.3 |
675 |
| 6(128/26) |
3 x 16 |
0.7 |
1.8 |
22.3 |
939 |
| 4(200/26) |
3 x 25 |
0.9 |
1.8 |
26.6 |
1346 |
| 2(280/26) |
3 x 35 |
0.9 |
1.8 |
29.2 |
1744 |
| 1(400/26) |
3 x 50 |
1 |
1.8 |
32.3 |
2262 |
| 2/0(356/24) |
3 x 70 |
1.1 |
1.9 |
38.5 |
3188 |
| 3/0(485/24) |
3 x 95 |
1.1 |
2 |
44.2 |
4309 |
| 4/0(614/24) |
3 x 120 |
1.2 |
2.1 |
51.6 |
5635 |
| 250MCM |
3 x 150 |
1.4 |
2.3 |
56.6 |
6921 |
| 350MCM |
3 x 185 |
1.6 |
2.4 |
64.2 |
8079 |
| 450MCM |
3 x 240 |
1.7 |
2.6 |
72.7 |
10639 |
