H05Z-U / H07Z-U / H07Z-R
应用及描述
这些电缆用于交流电压高达1000伏或直流电压高达750V时，配电板和配电盘内部配线，一般安装在管道内，用于工作温度90℃的设备内部布线，适合用于烟雾和毒气可能导致生命威胁和设备的损坏的公共场所（如政府大楼等）。此电缆燃烧时不产生腐蚀性气体，这一点对电气设备尤为重要。
标准及认证
- <HAR> HD 22.9 S2
- VDE-0282 第9部分
- BS 7211
- IEC 60754-2
- EN 50267
- VDE 0482-267
- CE 低压73/23/EEC和93/68/EEC指令
- ROHS认证
电缆结构

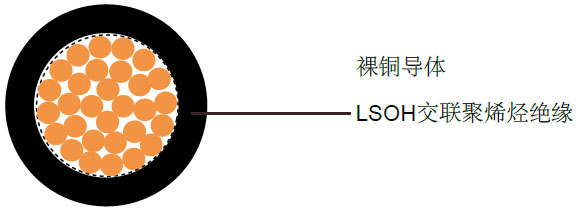

| 实心裸铜单股导体， 遵循IEC 60228 Cl-1 (H05Z-U / H07Z-U) |

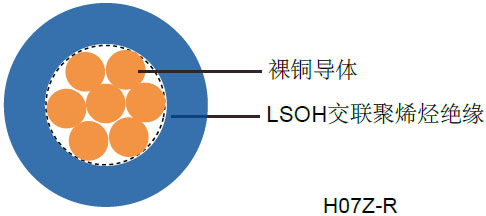

| 多股裸铜导体， 遵循IEC 60228 Cl-2(H05Z-R) |
| 交联聚烯烃EI5绝缘 |
| 线芯的色彩编码遵循VDE-0293 |
| LSOH - 低烟无卤 |
技术特性
| 工作电压 |
300/500V (H05Z-U), 450/750V (H07Z-U / H07Z-R) |
| 测试电压 |
2500V |
| 动态弯曲半径 |
15 x Ø |
| 静态弯曲半径 |
10 x Ø |
| 应用时的工作温度 |
+5º C to +90º C |
| 短路时可达到的温度 |
+250º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
10 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
kg/km |
kg/km |
| H05Z-U |
| 20 |
1 x 0.5 |
0.6 |
2.0 |
4.8 |
8 |
| 18 |
1 x 0.75 |
0.6 |
2.2 |
7.2 |
12 |
| 17 |
1 x 1 |
0.6 |
2.3 |
9.6 |
14 |
| H07Z-U |
| 16 |
1 x 1.5 |
0,7 |
2.8 |
14.4 |
20 |
| 14 |
1 x 2.5 |
0,8 |
3.3 |
24 |
30 |
| 12 |
1 x 4 |
0,8 |
3.8 |
38 |
45 |
| 10 |
1 x 6 |
0,8 |
4.3 |
58 |
65 |
| 8 |
1 x 10 |
1,0 |
5.5 |
96 |
105 |
| H07Z-R |
| 16(7/24) |
1 x 1.5 |
0.7 |
3.0 |
14.4 |
21 |
| 14(7/22) |
1 x 2.5 |
0.8 |
3.6 |
24 |
33 |
| 12(7/20) |
1 x 4 |
0.8 |
4.1 |
39 |
49 |
| 10(7/18) |
1 x 6 |
0.8 |
4.7 |
58 |
71 |
| 8(7/16) |
1 x 10 |
1 |
6.0 |
96 |
114 |
| 6(7/14) |
1 x 16 |
1 |
6.8 |
154 |
172 |
| 4(7/12) |
1 x 25 |
1.2 |
8.4 |
240 |
265 |
| 2(7/10) |
1 x 35 |
1.2 |
9.3 |
336 |
360 |
| 1(19/13) |
1 x 50 |
1.4 |
10.9 |
480 |
487 |
| 2/0(19/11) |
1 x 70 |
1,4 |
12.6 |
672 |
683 |
| 3/0(19/10) |
1 x 95 |
1,6 |
14.7 |
912 |
946 |
| 4/0(37/12) |
1 x 120 |
1,6 |
16.0 |
1152 |
1174 |
| 300MCM(37/11) |
1 x 150 |
1,8 |
17.9 |
1440 |
1448 |
| 350MCM(37/10) |
1 x 185 |
2,0 |
20.0 |
1776 |
1820 |
| 500MCM(61/11) |
1 x 240 |
2,2 |
22.7 |
2304 |
2371 |
