H05VVC4V5-K

应用及描述

这些电缆适用于干燥，潮湿的环境中，但不能在露天使用。在控制，测量和信号技术中，它们被用作屏蔽终端和连接线。铜丝编织屏蔽外界的干扰，如电磁场和杂散频率。在工业厂房，机械和工作流程控制和检查系统中用作信号和脉冲电缆。

标准及认证

<HAR> HD 21.13 S1
VDE-0281 P-13
CEI 20-20/13
CEI 20-35 (EN60332-1)
CEI 20-52
UL 2464

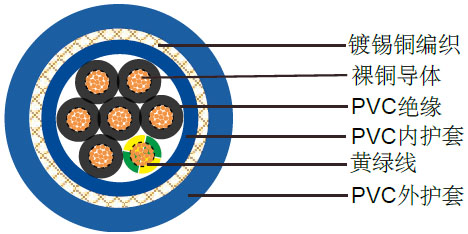

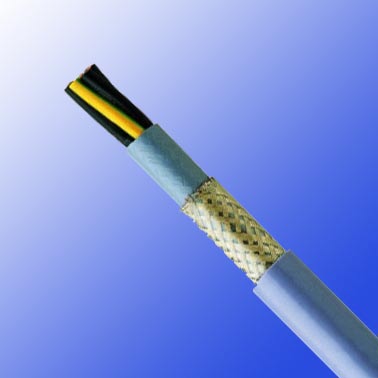

电缆结构

多股柔软裸铜导体

遵循VDE-0295 Cl 5, IEC 60228 Cl-5

PVC T12绝缘，遵循DIN VDE 0281第1部分

黄绿接地线（三芯及三芯以上）

线芯的色彩编码遵循VDE-0293

PVC TM2内护套，遵循DIN VDE 0281第1部分

镀锡铜编织屏蔽, 覆盖率大约85%

PVC外护套TM5，遵循DIN VDE 0281第1部分

技术特性

工作电压	300/500V
测试电压	2000V
动态弯曲半径	10 x Ø
静态弯曲半径	5 x Ø
应用时的工作温度	-5º C to +70º C
静态时可承受的温度	-40º C to +70º C
阻燃	IEC 60332.1
绝缘电阻	20 MΩ x km

电缆参数

线规	芯数 x 导体截面积	标称绝缘厚度	标称内护套厚度	标称外护套厚度	标称外径	标称铜的重量	标称电缆重量
	# x mm²	mm	mm	mm	mm	kg/km	kg/km
20(16/32)	2 x 0.50	0.6	0.7	0.9	7.7	35	105
18(24/32)	2 x 0.75	0.6	0.7	0.9	8	39	115
17(32/32)	2 x 1.0	0.6	0.7	0.9	8.2	44	125
16(30/30)	2 x 1.50	0.7	0.7	1.0	9.3	58	160
14(30/50)	2 x 2.50	0.8	0.7	1.1	10.7	82	215
20(16/32)	3 x 0.50	0.6	0.7	0.9	8	40	115
18(24/32)	3 x 0.75	0.6	0.7	0.9	8.3	47	125
17(32/32)	3 x 1.0	0.6	0.7	1.0	8.8	54	145
16(30/30)	3 x 1.50	0.7	0.7	1.0	9.7	73	185
14(30/50)	3 x 2.50	0.8	0.7	1.1	11.3	106	250
20(16/32)	4 x 0.50	0.6	0.7	0.9	8.5	44	125
18(24/32)	4 x 0.75	0.6	0.7	1.0	9.1	58	155
17(32/32)	4 x 1.0	0.6	0.7	1.0	9.4	68	170
16(30/30)	4 x 1.50	0.7	0.7	1.1	10.7	93	220
14(30/50)	4 x 2.50	0.8	0.8	1.2	12.6	135	305
20(16/32)	5 x 0.50	0.6	0.7	1.0	9.3	55	155
18(24/32)	5 x 0.75	0.6	0.7	1.1	9.7	66	175
17(32/32)	5 x 1.0	0.6	0.7	1.1	10.3	78	200
16(30/30)	5 x 1.50	0.7	0.8	1.2	11.8	106	265
14(30/50)	5 x 2.50	0.8	0.8	1.3	13.9	181	385
20(16/32)	7 x 0.50	0.6	0.7	1.1	10.8	69	205
18(24/32)	7 x 0.75	0.6	0.7	1.2	11.5	84	250
17(32/32)	7 x 1.0	0.6	0.8	1.2	12.2	107	275
16(30/30)	7 x 1.50	0.7	0.8	1.3	14.1	162	395
14(30/50)	7 x 2.50	0.8	0.8	1.5	16.5	238	525
20(16/32)	12 x 0.50	0.6	0.8	1.3	13.3	98	285
18(24/32)	12 x 0.75	0.6	0.8	1.3	13.9	125	330
17(32/32)	12 x 1.0	0.6	0.8	1.4	14.7	176	400
16(30/30)	12 x 1.50	0.7	0.8	1.5	16.7	243	525
14(30/50)	12 x 2.50	0.8	0.8	1.7	19.9	367	745
20(16/32)	18 x 0.50	0.6	0.9	1.3	18.6	147	385
18(24/32)	18 x 0.75	0.6	0.8	1.5	19.9	200	475
17(32/32)	18 x 1.0	0.6	0.8	1.5	20.8	243	525
16(30/30)	18 x 1.50	0.7	0.8	1.7	24.1	338	720
14(30/50)	18 x 2.50	0.8	0.9	2.0	28.5	555	1075
20(16/32)	25 x 0.50	0.6	0.8	1.6	22.1	199	505
18(24/32)	25 x 0.75	0.6	0.9	1.7	23.7	273	625
17(32/32)	25 x 1.0	0.6	0.9	1.7	24.7	351	723
16(30/30)	25 x 1.50	0.7	0.9	2.0	28.6	494	990
14(30/50)	25 x 2.50	0.8	1.0	2.3	34.5	792	1440
20(16/32)	36 x 0.50	0.6	0.9	1.7	24.7	317	620
18(24/32)	36 x 0.75	0.6	0.9	1.8	26.2	358	889
17(32/32)	36 x 1.0	0.6	0.9	1.9	27.6	438	910
16(30/50)	36 x 1.50	0.7	1.0	2.2	32.5	662	1305
14(30/32)	36 x 2.50	0.8	1.0	2.4	38.5	1028	1850
20(16/32)	48 x 0.50	0.6	0.9	1.9	28.3	353	845
18(24/32)	48 x 0.75	0.6	1.0	2.1	30.4	490	1060
17(32/32)	48 x 1.0	0.6	1.0	2.1	31.9	604	1210
16(30/30)	48 x 1.50	0.7	1.1	2.4	37	855	1665
14(30/50)	48 x 2.50	0.8	1.2	2.4	43.7	1389	2390
20(16/32)	60 x 0.50	0.6	1.0	2.1	31.1	432	1045
18(24/32)	60 x 0.75	0.6	1.0	2.3	329	576	1265
17(32/32)	60 x 1.0	0.6	1.0	2.3	34.7	720	1455
16(30/30)	60 x 1.50	0.7	1.1	2.4	39.9	1050	1990
14(30/50)	60 x 2.50	0.8	1.2	2.4	47.2	1706	2870
