H05V3V3H6-F/ H05V3V3D3H6-F
应用及描述

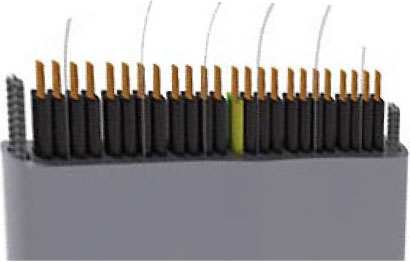

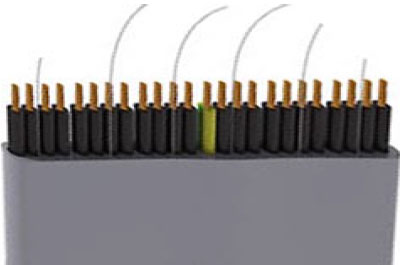

这种扁平电缆用于电梯或货梯中，以及机器的快速运转部分，H05V3V3H6-F电缆没有延伸载体，可安装于运转速度不超过4.0m/s的电梯中，自由悬挂的高度最高45米，其运送限高最大80米。对于H05V3V3D3H6-F线缆来说，如果运转速度在4.0m/s到6.3m/s之间，要使用的电缆延伸载体，此时其自由悬挂的高度最高80米，运送限高最大150米。
标准及认证
- <HAR> EN 50214
- HD 359 S3
- IEC 60332-1
- CSA C22.2 N° 49
- DIN VDE 0281 第404部分
- UL 62
电缆结构
| 多股裸铜导体 |
| 遵循DIN VDE 0295 cl 5/6， IEC 60228 cl 5/6 |
| PVC T15绝缘 |
| 色彩编码遵循VDE 0293-308，6芯以上：带有白色数字标识黑色线芯，加黄绿接地线 |
| 黑色PVC TM 4护套 |
技术特性
| 工作电压 |
300/500V |
| 测试电压 |
2000V |
| 应用时的工作温度 |
- 35°C - +70°C |
| 阻燃 |
IEC 60332-1 |
| 绝缘电阻 |
350 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称外径尺寸 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
kg/km |
kg/km |
| H05V3V3H6-F |
| 18(24/32) |
12 x 0.75 |
33.7 x 4.3 |
79 |
251 |
| 18(24/32) |
16 x 0.75 |
44.5 x 4.3 |
105 |
333 |
| 18(24/32) |
18 x 0.75 |
49.2 x 4.3 |
118 |
371 |
| 18(24/32) |
20 x 0.75 |
55.0 x 4.3 |
131 |
415 |
| 18(24/32) |
24 x 0.75 |
65.7 x 4.3 |
157 |
496 |
| 17(32/32) |
12 x 1 |
35.0 x 4.4 |
105 |
285 |
| 17(32/32) |
16 x 1 |
51.0 x 4.4 |
157 |
422 |
| 17(32/32) |
20 x 1 |
57.0 x 4.4 |
175 |
472 |
| 17(32/32) |
24 x 1 |
68.0 x 4.4 |
210 |
565 |
| H05V3V3D3H6-F |
| 18(24/32) |
20 x 0.75 |
61.8 x 4.2 |
131 |
462 |
| 18(24/32) |
24 x 0.75 |
72.4 x 4.2 |
157 |
546 |
| 17(32/32) |
12 x 1 |
41.8 x 4.3 |
105 |
330 |
| 17(32/32) |
14 x 1 |
47.8 x 4.3 |
122 |
382 |
| 17(32/32) |
18 x 1 |
57.8 x 4.3 |
157 |
470 |
| 17(32/32) |
22 x 1 |
69.8 x 4.3 |
192 |
572 |
| 17(32/32) |
24 x 1 |
74.8 x 4.3 |
210 |
617 |
