H05V2V2-F/ H05V2V2H2-F
应用及描述
这些电缆适用于住宅楼宇，厨房，照明服务厅或便携式照明仪器。由于其特殊的绝缘和护套化合物，这些电缆适应厨房和取暖，在不与加热的零件和辐射接触的情况下，用于具有较高温度的（如照明系统）区域。此不适合户外使用，不能用于工业和农业的建筑物或者非家用便携式工具中，在正常使用导体最高温度：90 °C，而高温度使用，必须避免皮肤接触。
标准及认证
- HD 21.12
- HD 308 S2
- DIN VDE 0281第1部分, 第12部分
- DIN VDE 0293第308部分
- DIN VDE
0295
- CEI 20-20/12
- CEI 20-35 (EN60332-1) / CEI 20-37 (EN50267)
- CENELEC HD 21.12 S1 /
EN50265-2-1

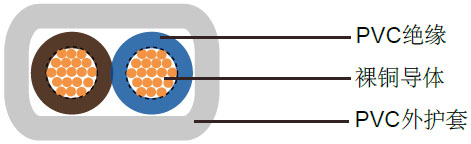

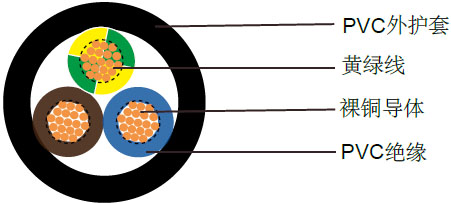

电缆结构
| 柔软裸铜导体 |
| 遵循DIN VDE 0295 cl. 5, IEC 60228 cl. 5及HD 383 |
| PVC绝缘T13遵循VDE-0281第一部分 |
| 黄绿接地线（三芯及三芯以上） |
| 色彩编码遵循VDE-0293-308 |
| PVC外护套TM3 |
技术特性
| 工作电压 |
300/300V |
| 测试电压 |
2000V |
| 动态弯曲半径 |
15 x Ø |
| 静态弯曲半径 |
4 x Ø |
| 应用时的工作温度 |
-5º C to + 90º C |
| 静态时可承受的温度 |
-40º C to + 90º C |
| 短路时可达到的温度 |
+160 º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
20 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
mm |
kg/km |
kg/km |
| H05V2V2-F |
| 18(24/32) |
2 x 0.75 |
0.6 |
0.8 |
6.2 |
14.4 |
54.2 |
| 18(24/32) |
3 x 0.75 |
0.6 |
0.8 |
6.6 |
21.6 |
65 |
| 18(24/32) |
4 x 0.75 |
0.6 |
0.8 |
7.1 |
29 |
77.7 |
| 18(24/32) |
5 x 0.75 |
0.6 |
0.9 |
8 |
36 |
97.3 |
| 17(32/32) |
2 x 1.00 |
0.6 |
0.8 |
6.4 |
19 |
60.5 |
| 17(32/32) |
3 x 1.00 |
0.6 |
0.8 |
6.8 |
29 |
73.1 |
| 17(32/32) |
4 x 1.00 |
0.6 |
0.9 |
7.6 |
38 |
93 |
| 17(32/32) |
5 x 1.00 |
0.6 |
0.9 |
8.3 |
48 |
111.7 |
| 16(30/30) |
2 x 1.50 |
0.7 |
0.8 |
7.4 |
29 |
82.3 |
| 16(30/30) |
3 x 1.50 |
0.7 |
0.9 |
8.1 |
43 |
104.4 |
| 16(30/30) |
4 x 1.50 |
0.7 |
1.0 |
9 |
58 |
131.7 |
| 16(30/30) |
5 x 1.50 |
0.7 |
1.1 |
10 |
72 |
163.1 |
| 14(30/50) |
2 x 2.50 |
0.8 |
1.0 |
9.2 |
48 |
129.1 |
| 14(30/50) |
3 x 2.50 |
0.8 |
1.1 |
10 |
72 |
163 |
| 14(30/50) |
4 x 2.50 |
0.8 |
1.1 |
10.9 |
96 |
199.6 |
| 14(30/50) |
5 x 2.50 |
0.8 |
1.2 |
12.4 |
120 |
245.4 |
| 12(56/28) |
3 x 4.00 |
0.8 |
1.2 |
11.3 |
115 |
224 |
| 12(56/28) |
4 x 4.00 |
0.8 |
1.2 |
12.5 |
154 |
295 |
| 12(56/28) |
5 x 4.00 |
0.8 |
1.4 |
13.7 |
192 |
361 |
| 10(84/28) |
3 x 6.00 |
0.8 |
1.1 |
13.1 |
181 |
328 |
| 10(84/28) |
4 x 6.00 |
0.8 |
1.3 |
13.9 |
230 |
490 |
| H05V2V2H2-F |
| 18(24/32) |
2 x 0.75 |
0.6 |
0.8 |
4.2 x 6.8 |
14.1 |
48 |
| 17(32/32) |
2 x 1.00 |
0.6 |
0.8 |
4.4 x 7.2 |
19 |
57 |
