H05V2-U / H07V2-U
应用及描述
这些电缆在有保护的前提下用于固定安装于电器设备内或照明装置内外。仅在信号和控制电路，适合表面安装或嵌入导管。导体在正常使用时最高温度可达90°C。高于85°C不得再与其他物体接触。
标准及认证
- <HAR> HD 21.7 S2
- VDE-0281 第7部分
- CEI20-20/7
- CE 低压73/23/EEC和93/68/EEC指令
- ROHS认证

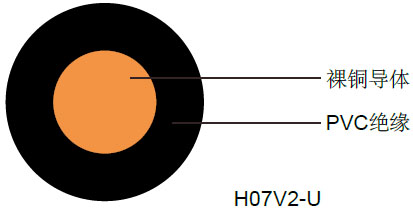

电缆结构
| 实心裸铜单股导体 |
| 单芯，遵循DIN VDE 0281-3, HD 21.3 S3 and IEC 60227-3 |
| PVC TI3绝缘 |
| 线芯的色彩编码遵循VDE-0293 |
| H05V-U (20, 18 & 17 线规) |
| H07V-U (16线规及以上) |
技术特性
| 工作电压 |
300/500V (H05V2-U) |
| |
450/750V (H07V2-U) |
| 测试电压 |
2000V(H05V2-U)/2500V (H07V2-U) |
| 动态弯曲半径 |
15 x Ø |
| 静态弯曲半径 |
15 x Ø |
| 应用时的工作温度 |
-5º C to +70º C |
| 静态时可承受的温度 |
-30º C to +90º C |
| 短路时可达到的温度 |
+160º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
10 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称护套厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
kg/km |
kg/km |
| 20 |
1 x 0.5 |
0.6 |
2.1 |
4.8 |
9 |
| 18 |
1 x 0.75 |
0.6 |
2.2 |
7.2 |
11 |
| 17 |
1 x 1 |
0.6 |
2.4 |
9.6 |
14 |
| 16 |
1 x 1.5 |
0.7 |
2.9 |
14.4 |
21 |
| 14 |
1 x 2.5 |
0.8 |
3.5 |
24.0 |
33 |
| 12 |
1 x 4 |
0.8 |
3.9 |
38.0 |
49 |
| 10 |
1 x 6 |
0.8 |
4.5 |
58.0 |
69 |
| 8 |
1 x 10 |
1.0 |
5.7 |
96.0 |
115 |
