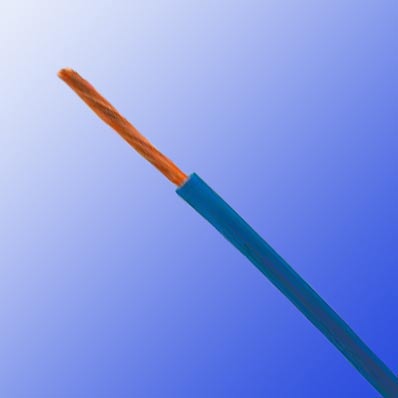

H05V-R/H07V-R
应用及描述
这些电缆主要用于室内，电缆管道和工业厂房或转换站，地下安装。可用于配电板和配电盘或需要较多线股的设备。用于出口到欧洲国家电子机械和开关装置中，可作为欧洲制造的设备线MRO的替代。
标准及认证
- <HAR> HD 21.3 S3
- BS 6004
- VDE-0281 第3部分
- CEI 20-20/3
- CEI 20-35 (EN60332-1)
- CEI 20-52
- CE 低压73/23/EEC和93/68/EEC指令
- ROHS认证

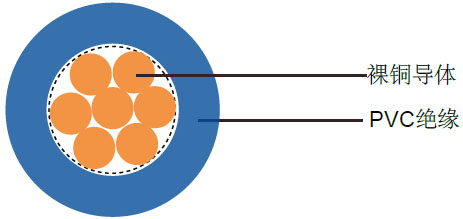

电缆结构
| 实心/多股裸铜导体 |
| 遵循VDE-0295 Cl-2, IEC 60228 Cl-2 |
| PVC（聚氯乙烯）TI1绝缘 |
| 线芯的色彩编码遵循VDE-0293 |
技术特性
| 工作电压 |
300/500V(H05V-R), 450/750V(H07V-R) |
| 测试电压 |
2000V(H05V-R), 2500V(H07V-R) |
| 动态弯曲半径 |
15 x Ø |
| 静态弯曲半径 |
15 x Ø |
| 应用时的工作温度 |
-5º C to +70º C |
| 静态时可承受的温度 |
-30º C to +80º C |
| 短路时可达到的温度 |
+160º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
10 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
kg/km |
kg/km |
| H05V-R |
| 20(7/29) |
1 x 0.5 |
0.6 |
2.2 |
4.8 |
9 |
| 18(7/27) |
1 x 0.75 |
0.6 |
2.4 |
7.2 |
12 |
| 17(7/26) |
1 x 1 |
0.6 |
2.6 |
9.6 |
15 |
| H07V-R |
| 16(7/24) |
1 x 1.5 |
0.7 |
3.0 |
14.4 |
23 |
| 14(7/22) |
1 x 2.5 |
0.8 |
3.6 |
24 |
35 |
| 12(7/20) |
1 x 4 |
0.8 |
4.2 |
39 |
51 |
| 10(7/18) |
1 x 6 |
0.8 |
4.7 |
58 |
71 |
| 8(7/16) |
1 x 10 |
1 |
6.1 |
96 |
120 |
| 6(7/14) |
1 x 16 |
1 |
7.2 |
154 |
170 |
| 4(7/12) |
1 x 25 |
1.2 |
8.4 |
240 |
260 |
| 2(7/10) |
1 x 35 |
1.2 |
9.5 |
336 |
350 |
| 1(19/13) |
1 x 50 |
1.4 |
11.3 |
480 |
480 |
| 2/0(19/11) |
1 x 70 |
1,4 |
12.6 |
672 |
680 |
| 3/0(19/10) |
1 x 95 |
1,6 |
14.7 |
912 |
930 |
| 4/0(37/12) |
1 x 120 |
1,6 |
16.2 |
1152 |
1160 |
| 300MCM(37/11) |
1 x 150 |
1,8 |
18.1 |
1440 |
1430 |
| 350MCM(37/10) |
1 x 185 |
2,0 |
20.2 |
1776 |
1780 |
| 500MCM(61/11) |
1 x 240 |
2,2 |
22.9 |
2304 |
2360 |
|
1 x 300 |
2.4 |
24.5 |
|
2940 |
|
1 x 400 |
2.6 |
27.5 |
|
3740 |
