H05V-K UL / H07V-K UL- UL/CSA/HAR/MTW & UL1015 PVC
应用及描述
H05V-K UL/ H07V-K UL是国际认可的符合UL/CSA和AWM/MTW标准的柔软PVC绝缘的单芯电缆。可以用于电器布线和机床接线以及控制系统。它们可敷设于管道或软管中。主要在北美和欧洲国家使用，电子和电气设备，配电盘等的内部布线。
标准及认证
- <HAR> HD 21.7 S2
- VDE-0281 第3部分
- UL-标准及认证 1063 MTW
- UL-AWM Style 1015
- CSA TEW
- CSAAWMI A/B
- FT-1
- CE 低压73/23/EEC和93/68/EEC指令
- ROHS认证

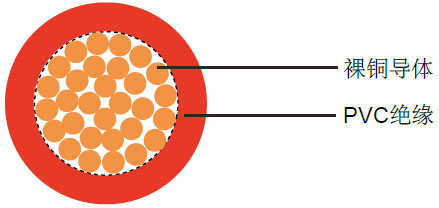

电缆结构
| 多股柔软镀锡铜导体 |
| 遵循VDE-0295 Cl 5, IEC 60228 Cl-5, HD383 Cl-5 |
| PVC（聚氯乙烯）TI3绝缘 |
| 线芯的色彩编码遵循VDE-0293 |
| H05V-K UL (22, 20 & 18 线规) |
| H07V-K UL (16线规及以上) |
| X05V-K UL & X07V-K UL非欧公共体标的颜色 |
技术特性
| 工作电压 |
300/500V (H05V-K UL) |
| |
450/750V (H07V-K UL) |
| |
UL/CSA: 600V AC, 750V DC |
| 测试电压 |
2500V |
| 动态/静态弯曲半径 |
10-15 x Ø |
| 温度 |
HAR/IEC: -40º to +70º C |
| |
UL-AWM: -40º to +105º C |
| |
UL-MTW: -40º C to +90º C |
| |
CSA-TEW: -40º C to +105º C |
| 阻燃 |
IEC 60332.1, FT-1 |
| 绝缘电阻 |
20 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称护套厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
kg/km |
kg/km |
| H05V-K |
| 20(16/32) |
1 x 0.5 |
0.6 |
2.5 |
4.9 |
11 |
| 18(24/32) |
1 x 0.75 |
0.6 |
2.7 |
7.2 |
14 |
| 17(32/32) |
1 x 1 |
0.6 |
2.9 |
9.6 |
17 |
| H07V-K |
| 16(30/30) |
1 x 1.5 |
0.7 |
3.1 |
14.4 |
20 |
| 14(50/30) |
1 x 2.5 |
0.8 |
3.7 |
24.0 |
32 |
| 12(56/28) |
1 x 4 |
0.8 |
4.4 |
38.0 |
45 |
| 10(84/28) |
1 x 6 |
0.8 |
4.9 |
58.0 |
63 |
| 8(80/26) |
1 x 10 |
1.0 |
6.8 |
96.0 |
120 |
| 6(128/26) |
1 x 16 |
1.0 |
8.9 |
154.0 |
186 |
| 4 (200/26) |
1 x 25 |
1.2 |
10.1 |
240 |
261 |
| 2 (280/26) |
1 x 35 |
1.2 |
11.4 |
336 |
362 |
| 1 (400/26) |
1 x 50 |
1.4 |
14.1 |
480 |
539 |
| 2/0 (356/24) |
1 x 70 |
1.4 |
15.8 |
672 |
740 |
| 3/0 (485/24) |
1 x 95 |
1.6 |
18.1 |
912 |
936 |
| 4/0 (614/24) |
1 x 120 |
1.6 |
19.5 |
1152 |
1184 |
