H05G-U / H07G-U/R
应用及描述
这些电缆用于配电板和配电盘以及照明系统操作件内部布线。其较高的工作温度范围允许连接到交流电压为1000V或直流电压为750V热水器。这些电缆可以铺设于隧道中或石灰下。
标准及认证
- <HAR> HD 22.7 S2
- VDE-0282 第7部分
- CEI 20-19/7
- CEI 20-35(EN60332-1)
- CE 低压73/23/EEC和93/68/EEC指令
- ROHS认证

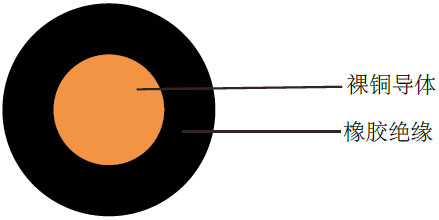

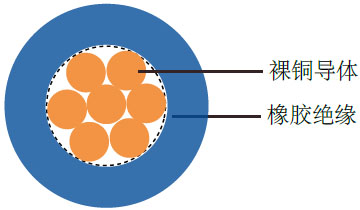

电缆结构
| 实心/多股裸铜导体 |
| 遵循VDE-0295 Cl-1/2, IEC 60228 Cl-1/2 |
| 橡胶绝缘EI3类 (EVA)， 遵循DIN VDE 0282第7部分 |
| 线芯的色彩编码遵循VDE-0293 |
技术特性
| 工作电压 |
300/500V (H05G-U), 450/750V (H07G-U) |
| 测试电压 |
2000V (H05G-U), 2500V (H07G-U) |
| 动态弯曲半径 |
7 x Ø |
| 静态弯曲半径 |
7 x Ø |
| 应用时的工作温度 |
-25º C to +110º C |
| 静态时可承受的温度 |
-40º C to +110º C |
| 短路时可达到的温度 |
+160º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
10 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
kg/km |
kg/km |
| H05G-U |
| 20 |
1 x 0.5 |
0.6 |
2.1 |
4.8 |
9 |
| 18 |
1 x 0.75 |
0.6 |
2.3 |
7.2 |
12 |
| 17 |
1 x 1 |
0.6 |
2.5 |
9.6 |
15 |
| H07G-U |
| 16 |
1 x 1.5 |
0.8 |
3.1 |
14.4 |
21 |
| 14 |
1 x 2.5 |
0.9 |
3.6 |
24 |
32 |
| 12 |
1 x 4 |
1.0 |
4.3 |
38 |
49 |
| H07G-R |
| 10(7/18) |
1 x 6 |
1.0 |
5.2 |
58 |
70 |
| 8(7/16) |
1 x 10 |
1.2 |
6.5 |
96 |
116 |
| 6(7/14) |
1 x 16 |
1.2 |
7.5 |
154 |
173 |
| 4(7/12) |
1 x 25 |
1.4 |
9.2 |
240 |
268 |
| 2(7/10) |
1 x 35 |
1.4 |
10.3 |
336 |
360 |
| 1(19/13) |
1 x 50 |
1.6 |
12.0 |
480 |
487 |
