H00V-D
应用及描述
这些非常柔软的电缆主要用于便携设备和短路情况下的接地连接。可作为保护线应用于铁路系统的现场高压维修，交流电系统，传输和分配网络中。正因为如此，这些被指定义为安全电缆。具有低重量，高柔韧性，宽工作温度范围，耐高温的特性。其聚氯乙烯护套可抵御外界的机械压力和化学腐蚀，保障了电缆必要功能的实现。
标准及认证
- <HAR> EN 61138
- VDE-0283 第3部分
- DIN 46438 & DIN 46440
- CE低压73/23/EEC & 93/68/EEC指令
- ROHS认证

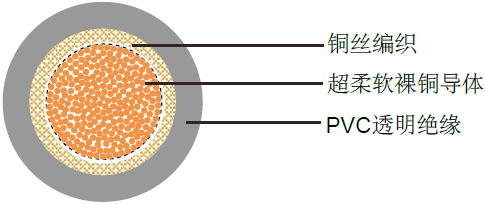

电缆结构
| 多股超柔软裸铜导体 |
| 遵循DIN VDE 0295, BS 6360, IEC 60228， HD 383 |
| 铜丝编织（ESUY类） |
| 透明PVC TM2护套 |
| 强耐压力 |
| 火化测试 6, 4 & 2 线规: 5000V |
| 火化测试 1 & 2/0 线规: 6000V |
| 火化测试 3/0 - 500 MCM: 8000V |
技术特性
| 工作电压 |
N/A - 仅接地使用时 |
| 测试电压 |
2000V |
| 最小弯曲半径 |
12.0×Ø |
| 工作温度范围 |
-5º C to +70º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
20 MΩ x km |
电缆参数
H00V-D (ESEU类)
| 线规 |
芯数 x 导体截面积 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
kg/km |
kg/km |
| 6(4200/41) |
1 x 16 |
9.1 |
194 |
230 |
| 4(3192/38) |
1 x 25 |
10.5 |
280 |
335 |
| 2(4480/38) |
1 x 35 |
12.5 |
415 |
475 |
| 1(6383/38) |
1 x 50 |
14.2 |
585 |
670 |
| 2/0(8918/38) |
1 x 70 |
16.8 |
820 |
905 |
| 3/0(12100/38) |
1 x 95 |
19.8 |
1090 |
1220 |
| 4/0(15300/38) |
1 x 120 |
21.5 |
1360 |
1505 |
| 300MCM(19152/38) |
1 x 150 |
24 |
1650 |
1940 |
| 350MCM(23580/38) |
1 x 185 |
27.6 |
2150 |
2390 |
| 500MCM(30600/38) |
1 x 240 |
31 |
2750 |
3090 |
H00V-D (ESY类)
| 线规 |
芯数 x 导体截面积 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
kg/km |
kg/km |
| 6(525/32) |
1 x 16 |
8.5 |
155 |
185 |
| 4(798/32) |
1 x 25 |
10.0 |
240 |
270 |
| 2(1120/32) |
1 x 35 |
12.5 |
336 |
390 |
| 1(1617/32) |
1 x 50 |
14.0 |
480 |
575 |
| 2/0(2254/32) |
1 x 70 |
17.2 |
672 |
810 |
| 3/0(3087/32) |
1 x 95 |
19.5 |
912 |
1080 |
| 4/0(3822/32) |
1 x 120 |
22.8 |
1152 |
1320 |
| 300MCM(4802/32) |
1 x 150 |
25.4 |
1440 |
1680 |
