U-1000 R2V

应用及描述

这些电缆是适用于所有类型的低压工业连接，在城市电网，建筑安装等，特别是在高温度的情况下适用抗太阳辐射。良好的耐低温和化学剂性能。可用于没有额外的露天机械保护，固定在墙上或滚道内的人行道。可敷设在地下，由砖瓦建成机械保护。对每年超过两个月遭遇洪涝的情况，不建议铺设地下电缆。适当的机械保护，可以用于易受爆炸危险的地区，但在这种情况下，允许的电流负荷减少15％。它可用于温度下降到-25°C的环境中。

标准及认证

NF C 32-321
EN 60332-1/NF C 32-070

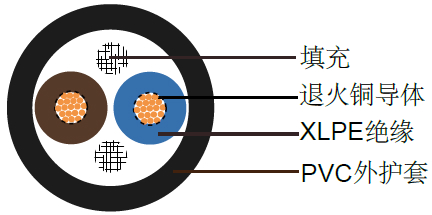

电缆结构

多股柔软电解退火铜导体

遵循IEC 60228 cl-2，由最大直径不超过0.4mm铜丝构成,其柔软度等同于cl-5的铜丝.

交联聚乙烯绝缘，遵循NF C 32-321

色彩编码遵循NF C 32-321

非纤维非吸湿性材料填充

黑色聚氯乙烯外护套

技术特性

工作电压	600/1000V
测试电压	1200V
最小弯曲半径	6 × Ø
工作温度范围	-15 °C to 60 °C
短路时达到的最高温度	250 °C
阻燃	NF C 32-070 C2
绝缘电阻	20 MΩ x km

电缆参数

线规	芯数 x 导体截面积	绝缘厚度	最小护套厚度	最大外径	近似电缆重量
	# x mm²	mm	mm	mm	kg/km
16	1 x 1.5	0.7	1.09	6.6	45
14	1 x 2.5	0.7	1.09	7	55
12	1 x 4	0.7	1.09	7.6	75
10	1 x 6	0.7	1.09	8.2	100
8	1 x 10	0.7	1.09	9.2	140
6	1 x 16	0.7	1.09	10.5	205
4	1 x 25	0.9	1.09	12.5	315
2	1 x 35	0.9	1.09	13.5	400
1	1 x 50	1	1.09	15	530
2/0	1 x 70	1.1	1.09	17	725
3/0	1 x 95	1.1	1.18	19	985
4/0	1 x 120	1.2	1.18	21	1260
300MCM	1 x 150	1.4	1.26	23	1520
500MCM	1 x 185	1.6	1.26	25.5	1940
750MCM	1 x 240	1.7	1.35	28.5	2310
	1 x 300	1.8	1.43	31	3200
16	2 x 1.5	0.7	1.43	10.5	115
14	2 x 2.5	0.7	1.43	11.5	145
12	2 x 4	0.7	1.43	13	195
10	2 x 6	0.7	1.43	14	265
8	2 x 10	0.7	1.43	16	390
6	2 x 16	0.7	1.43	18.5	560
4	2 x 25	0.9	1.43	22	850
2	2 x 35	0.9	1.43	24.5	1080
16	3 x 1.5	0.7	1.43	11	130
14	3 x 2.5	0.7	1.43	12.5	170
12	3 x 4	0.7	1.43	13.5	230
10	3 x 6	0.7	1.43	15	325
8	3 x 10	0.7	1.43	17	485
6	3 x 16	0.7	1.43	19.5	705
4	3 x 25	0.9	1.43	23.5	1080
2	3 x 35	0.9	1.43	26	1390
1	3 x 50	1	1.43	29	1840
2/0	3 x 70	1.1	1.52	34	2540
3/0	3 x 95	1.1	1.6	38.5	3430
4/0	3 x 120	1.2	1.69	42.5	4440
300MCM	3 x 150	1.4	1.86	47.5	5380
500MCM	3 x 185	1.6	1.94	53	6920
750MCM	3 x 240	1.7	2.11	59.5	8420
-	3 x 300	1.8	2.28	66	11300
16	4 x 1.5	0.7	1.8	11.3	180
14	4 x 2.5	0.7	1.8	12.2	220
12	4 x 4	0.7	1.8	13.3	300
10	4 x 6	0.7	1.8	15	420
8	4 x 10	0.7	1.8	17.25	630
6	4 x 16	0.7	1.8	18.8	900
4	4 x 25	0.9	1.8	23	1350
2	4 x 35	0.9	1.8	25.1	1750
1	4 x 50	1	1.9	29.1	2350
2/0	4 x 70	1.1	2	33.9	3400
3/0	4 x 95	1.1	2.1	38.4	4500
4/0	4 x 120	1.2	2.3	42.4	5700
300MCM	4 x 150	1.4	2.4	47.2	7050
500MCM	4 x 185	1.6	2.6	52.65	8700
750MCM	4 x 240	1.7	2.8	59	11400
-	4 x 300	1.8	3	64.8	14200
1	3 x 50 + 35	1	1.8	28.8	2200
2/0	3 x 70 + 50	1.1	2	33.4	3100
3/0	3 x 95 + 50	1.1	2.1	37	3950
4/0	3 x 120 + 70	1.2	2.2	41.3	5050
300MCM	3 x 150 + 70	1.4	2.3	45.1	6100
500MCM	3 x 185 + 70	1.6	2.5	50	7400
750MCM	3 x 240 + 95	1.7	2.7	55.8	9700
16	5 x 1.5	0.7	1.8	12.1	205
14	5 x 2.5	0.7	1.8	13.1	260
12	5 x 4	0.7	1.8	14	350
10	5 x 6	0.7	1.8	16.3	500
8	5 x 10	0.7	1.8	18.5	760
6	5 x 16	0.7	1.8	20.6	1100
4	5 x 25	0.9	1.8	25.4	1600
16	7 x 1.5	0.7	1.8	12.3	260
14	7 x 2.5	0.7	1.8	13.2	330
12	7 x 4	0.7	1.8	15.4	450
16	8 x 1.5	0.7	1.8	13.9	290
14	8 x 2.5	0.7	1.8	14.9	380
12	8 x 4	0.7	1.8	16.5	520
16	10 x 1.5	0.7	1.8	15.8	350
14	10 x 2.5	0.7	1.8	17	450
12	10 x 4	0.7	1.8	19	630
16	12 x 1.5	0.7	1.8	15.5	390
14	12 x 2.5	0.7	1.8	16.8	510
12	12 x 4	0.7	1.8	19.6	700
16	14 x 1.5	0.7	1.8	17	440
14	14 x 2.5	0.7	1.8	18.3	580
12	14 x 4	0.7	1.8	20.5	800
16	19 x 1.5	0.7	1.8	17.9	550
14	19 x 2.5	0.7	1.8	19.4	740
12	19 x 4	0.7	1.8	22.6	1050
16	24 x 1.5	0.7	1.8	20.7	670
14	24 x 2.5	0.7	1.8	23.2	900
16	30 x 1.5	0.7	1.8	22.6	800
14	30 x 2.5	0.7	1.8	24.5	1100
16	37 x 1.5	0.7	1.8	23.5	950
14	37 x 2.5	0.7	1.8	26.3	1300
