H05VV5-F(NYSLYÖ-JZ)

应用及描述

这些电缆适用于干燥，潮湿的环境中，但不能在露天使用。在控制，测量和信号技术中，它们被用作屏蔽终端和连接线。铜丝编织屏蔽外界的干扰，如电磁场和杂散频率。在工业厂房，机械和工作流程控制和检查系统中用作信号和脉冲电缆。

标准及认证

NF C 32-201-13

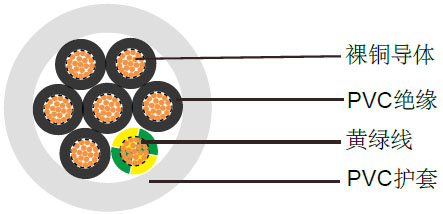

电缆结构

多股柔软裸铜导体

遵循VDE-0295 Cl 5, IEC 60228 Cl-5

PVC T12绝缘，遵循DIN VDE 0281第1部分

黄绿接地线（三芯及三芯以上）

线芯的色彩编码遵循VDE-0293

PVC外护套TM5，遵循DIN VDE 0281第1部分

技术特性

工作电压	300/500V
测试电压	2000V
动态弯曲半径	7.5 x Ø
静态弯曲半径	4 x Ø
应用时的工作温度	-5º C to +70º C
静态时可承受的温度	-40º C to +70º C
短路时可达到的温度	+150º C
阻燃	IEC 60332.1
绝缘电阻	20 MΩ x km

电缆参数

线规	芯数 x 导体截面积	标称绝缘厚度	标称护套厚度	标称外径	标称铜的重量	标称电缆重量
	# x mm²	mm	mm	mm	kg/km	kg/km
20(16/32)	2 x 0.50	0.6	0.7	5.6	9.7	46
18(24/32)	2 x 0.75	0.6	0.8	6.2	14.4	52
17(32/32)	2 x 1	0.6	0.8	6.6	19.2	66
16(30/30)	2 x 1.5	0.7	0.8	7.6	29	77
14(30/50)	2 x 2.5	0.8	0.9	9.2	48	110
20(16/32)	3 x 0.50	0.6	0.7	5.9	14.4	54
18(24/32)	3 x 0.75	0.6	0.8	6.6	21.6	68
17(32/32)	3 x 1	0.6	0.8	7	29	78
16(30/30)	3 x 1.5	0.7	0.9	8.2	43	97
14(30/50)	3 x 2.5	0.8	1	10	72	154
20(16/32)	4 x 0.50	0.6	0.8	6.6	19	65
18(24/32)	4 x 0.75	0.6	0.8	7.2	28.8	82
17(32/32)	4 x 1	0.6	0.8	7.8	38.4	104
16(30/30)	4 x 1.5	0.7	0.9	9.3	58	128
14(30/50)	4 x 2.5	0.8	1.1	10.9	96	212
20(16/32)	5 x 0.50	0.6	0.8	7.3	24	80
18(24/32)	5 x 0.75	0.6	0.9	8	36	107
17(32/32)	5 x 1	0.6	0.9	8.6	48	123
16(30/30)	5 x 1.5	0.7	1	10.3	72	149
14(30/50)	5 x 2.5	0.8	1.1	12.1	120	242
20(16/32)	6 x 0.50	0.6	0.9	8.1	28.8	104
18(24/32)	6 x 0.75	0.6	0.9	8.7	43.2	132
17(32/32)	6 x 1	0.6	1	9.5	58	152
16(30/30)	6 x 1.5	0.7	1.1	11.2	86	196
14(30/50)	6 x 2.5	0.8	1.2	13.2	144	292
20(16/32)	7 x 0.50	0.6	0.9	8.1	33.6	119
18(24/32)	7 x 0.75	0.6	1	8.9	50.5	145
17(32/32)	7 x 1	0.6	1	9.5	67	183
16(30/30)	7 x 1.5	0.7	1.2	11.4	101	216
14(30/50)	7 x 2.5	1.3	0.8	13.4	168	350
20(16/32)	12 x 0.50	0.6	1.1	10.9	58	186
18(24/32)	12 x 0.75	0.6	1.1	11.7	86	231
17(32/32)	12 x 1	0.6	1.2	12.8	115	269
16(30/30)	12 x 1.5	0.7	1.3	15	173	324
14(30/50)	12 x 2.5	1.5	0.8	17.9	288	543
20(16/32)	18 x 0.50	0.6	1.2	12.9	86	251
18(24/32)	18 x 0.75	0.6	1.3	14.1	130	313
17(32/32)	18 x 1	0.6	1.3	15.1	173	400
16(30/30)	18 x 1.5	0.7	1.5	18	259	485
14(30/50)	18 x 2.5	1.8	0.8	21.6	432	787
20(16/32)	25 x 0.50	0.6	1.4	15.4	120	349
18(24/32)	25 x 0.75	0.6	1.5	16.8	180	461
17(32/32)	25 x 1	0.6	1.5	18	240	546
16(30/30)	25 x 1.5	0.7	1.8	21.6	360	671
14(30/50)	25 x 2.5	0.8	2.1	25.8	600	1175
20(16/32)	36 x 0.50	0.6	1.5	17.7	172	510
18(24/32)	36 x 0.75	0.6	1.6	19.3	259	646
17(32/32)	36 x 1	0.6	1.7	20.9	346	775
16(30/30)	36 x 1.5	0.7	2	25	518	905
14(30/50)	36 x 2.5	0.8	2.3	29.8	864	1791
20(16/32)	50 x 0.50	0.6	1.7	21.5	240	658
18(24/32)	50 x 0.75	0.6	1.8	23.2	360	896
17(32/32)	50 x 1	0.6	1.9	24.5	480	1052
16(30/30)	50 x 1.5	0.7	2	28.9	720	1381
14(30/50)	50 x 2.5	0.8	2.3	35	600	1175
20(16/32)	61 x 0.50	0.6	1.8	23.1	293	780
18(24/32)	61 x 0.75	0.6	2	25.8	439	1030
17(32/32)	61 x 1	0.6	2.1	26	586	1265
16(30/30)	61 x 1.5	0.7	2.4	30.8	878	1640
14(30/50)	61 x 2.5	0.8	2.4	37.1	1464	2724
