H05RR-F
应用及描述
这些电缆非常柔软，橡胶绝缘，橡胶护套，建议用于在干燥和潮湿的环境中，低，中机械压力下使用的设备。用于电子和电气设备，如家电，小手工工具和办公设备的使用，它们可用于平板熨斗，烙铁，厨房用电器，烤面包机，炉灶和商用电动工具的连接。也适合固定安装在家具，装饰材料，墙体隔板和预留的建筑设施。在单相或三相系统中最大工作电压为Uo/U 300/500V，在直流系统中最大工作电压为Uo/U 413/825V，此电缆也可短期户外使用。它们耐臭氧，耐油脂。
标准及认证
- NF C 32-102-4
- IEC 60245-4
- CE低压73/23/EEC & 93/68/EEC指令
- ROHS认证

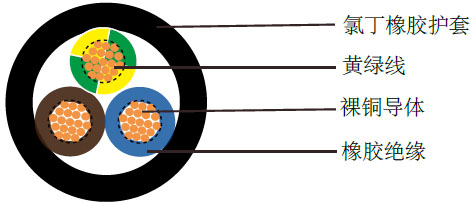

电缆结构
| 多股柔软裸铜导体 |
| 遵循VDE-0295 Cl 5, IEC 60228 Cl-5 |
| 橡胶绝缘EI4遵循VDE-0282第1部分 |
| 色彩编码遵循VDE-0293-308和HD 186 |
| 黄绿接地线（三芯及三芯以上） |
| 氯丁橡胶护套 EM3 |
技术特性
| 工作电压 |
300/500V |
| 测试电压 |
2000V |
| 动态弯曲半径 |
8 x Ø |
| 固定安装弯曲半径 |
6 x Ø |
| 工作温度范围 |
-30º C to +60º C |
| 短路时可达到的温度 |
+200 º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
20 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
mm(最小-最大) |
kg/km |
kg/km |
| 18(24/32) |
2 x 0.75 |
0.6 |
0.8 |
5.7-7.4 |
14.4 |
61 |
| 18(24/32) |
3 x 0.75 |
0.6 |
0.9 |
6.2-8.1 |
21.6 |
75 |
| 18(24/32) |
4 x 0.75 |
0.6 |
0.9 |
6.8-8.8 |
28.8 |
94 |
| 18(24/32) |
5 x 0.75 |
0.6 |
1.0 |
7.6-9.9 |
36.0 |
110 |
| 17(32/32) |
2 x 1 |
0.6 |
0.9 |
6.1-8.0 |
19.0 |
73 |
| 17(32/32) |
3 x 1 |
0.6 |
0.9 |
6.5-8.5 |
29.0 |
86 |
| 17(32/32) |
4 x 1 |
0.6 |
0.9 |
7.1-9.3 |
38.4 |
105 |
| 17(32/32) |
5 x 1 |
0.6 |
1.0 |
8.0-10.3 |
48.0 |
130 |
| 16(30/30) |
2 x 1.5 |
0.8 |
1.0 |
7.6-9.8 |
29.0 |
115 |
| 16(30/30) |
3 x 1.5 |
0.8 |
1.0 |
8.0-10.4 |
43.0 |
135 |
| 16(30/30) |
4 x 1.5 |
0.8 |
1.1 |
9.0-11.6 |
58.0 |
165 |
| 16(30/30) |
5 x 1.5 |
0.8 |
1.1 |
9.8-12.7 |
72.0 |
190 |
| 14(50/30) |
2 x 2.5 |
0.9 |
1.1 |
9.0-11.6 |
48.0 |
160 |
| 14(50/30) |
3 x 2.5 |
0.9 |
1.1 |
9.6-12.4 |
72.0 |
191 |
| 14(50/30) |
4 x 2.5 |
0.9 |
1.2 |
10.7-13.8 |
96.0 |
235 |
| 14(50/30) |
5 x 2.5 |
0.9 |
1.3 |
11.9-15.3 |
120.0 |
285 |
