H05BQ-F / H07BQ-F (NGMH11YÖ)
应用及描述
这些电缆用于中型机械压力，干燥，或潮湿的地方，如用于农业和商业设备的连接，用于连接加热器，该电缆也可用于电器连接，如钻头，手持式圆锯以及建筑工地及制冷设备。H07BQ-F通常用于农业，建筑工地，船坞和制冷设备。PUR护套增加了电缆的耐磨损，抗痕，耐撕裂特性，而且耐油，汽油，水，臭氧，紫外线辐射，水解和微生物等。欧洲国家吧该电缆命名为NGMH11YÖ。
标准及认证
- NF C 32-102-10
- ROHS认证
- CE低压73/23/EEC & 93/68/EEC指令
- IEC 60245-4

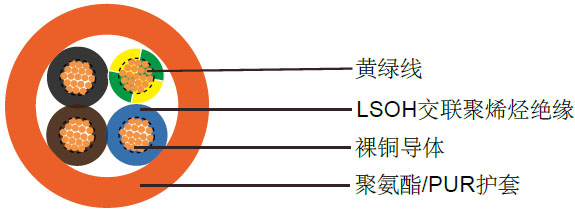

电缆结构
| 柔软的裸铜或镀锡铜导体 |
| 遵循VDE-0295 Cl-5, IEC 60228/HD383 Cl-5 |
| 橡胶绝缘E16类， 遵循VDE-0282第1部分 |
| 色彩编码遵循VDE-0293-308 |
| 线芯外可选择性绕包带 |
| 黄绿接地线在绕包层外 |
| 橘黄色PUR外护套TMPU |
技术特性
| 工作电压 |
300/500V (H05BQ-F), 450/750V (H07BQ-F) |
| 测试电压 |
2000V (H05BQ-F),2500V (H07BQ-F) |
| 动态弯曲半径 |
5 x Ø |
| 固定安装弯曲半径 |
3 x Ø |
| 应用时的工作温度 |
-40º C to +80º C |
| 固定安装温度 |
-50º C to +90º C |
| 短路时可达到的温度 |
+250º C |
| 阻燃 |
IEC 60332.1 |
| 绝缘电阻 |
20 MΩ x km |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
mm |
kg/km |
kg/km |
| H05BQ-F |
| 18(24/32) |
2 x 0.75 |
0.6 |
0.8 |
5.7 - 7.4 |
14.4 |
52 |
| 18(24/32) |
3 x 0.75 |
0.6 |
0.9 |
6.2 - 8.1 |
21.6 |
63 |
| 18(24/32) |
4 x 0.75 |
0.6 |
0.9 |
6.8 - 8.8 |
29 |
80 |
| 18(24/32) |
5 x 0.75 |
0.6 |
1.0 |
7.6 - 9.9 |
36 |
96 |
| 17(32/32) |
2 x 1 |
0.6 |
0.9 |
6.1 - 8.0 |
19.2 |
59 |
| 17(32/32) |
3 x 1 |
0.6 |
0.9 |
6.5 - 8.5 |
29 |
71 |
| 17(32/32) |
4 x 1 |
0.6 |
0.9 |
7.1 - 9.3 |
38.4 |
89 |
| 17(32/32) |
5 x 1 |
0.6 |
1.0 |
8.0 - 10.3 |
48 |
112 |
| H07BQ-F |
| 16(30/30) |
2 x 1.5 |
0.8 |
1.0 |
7.6 - 9.8 |
29 |
92 |
| 16(30/30) |
3 x 1.5 |
0.8 |
1.0 |
8.0 - 10.4 |
43 |
109 |
| 16(30/30) |
4 x 1.5 |
0.8 |
1.1 |
9.0 - 11.6 |
58 |
145 |
| 16(30/30) |
5 x 1.5 |
0.8 |
1.1 |
9.8 - 12.7 |
72 |
169 |
| 14(50/30) |
2 x 2.5 |
0.9 |
1.1 |
13.0 - 15.0 |
101 |
230 |
| 14(50/30) |
3 x 2.5 |
0.9 |
1.1 |
17.0 - 20.0 |
173 |
398 |
| 14(50/30) |
4 x 2.5 |
0.9 |
1.2 |
9.0 - 11.6 |
48 |
121 |
| 14(50/30) |
5 x 2.5 |
0.9 |
1.3 |
9.6 - 12.4 |
72 |
164 |
| 12(56/28) |
2 x 4 |
1.0 |
1.2 |
10.7 - 13.8 |
96 |
207 |
| 12(56/28) |
3 x 4 |
1.0 |
1.2 |
11.9 - 15.3 |
120 |
262 |
| 12(56/28) |
4 x 4 |
1.0 |
1.3 |
10.6 - 13.7 |
77 |
194 |
| 12(56/28) |
5 x 4 |
1.0 |
1.4 |
11.3 - 14.5 |
115 |
224 |
| 10(84/28 |
2 x 6 |
1.0 |
1.3 |
12.7 - 16.2 |
154 |
327 |
| 10(84/28 |
3 x 6 |
1.0 |
1.4 |
14.1 - 17.9 |
192 |
415 |
| 10(84/28 |
4 x 6 |
1.0 |
1.5 |
11.8 - 15.1 |
115 |
311 |
| 10(84/28 |
5 x 6 |
1.0 |
1.6 |
12.8 - 16.3 |
173 |
310 |
