H05BB-F /H07BB-F
应用及描述
这些EPR（乙丙橡胶）绝缘, EPR（乙丙橡胶）护套的电力电缆可用于在干燥，潮湿的环境，浸入油或油脂中，耐各种气候条件以及薄弱的机械压力的环境，例如，在工业手工设备，加热板，手提灯，像钻孔机，家用电器，建筑和农业设备等的电力供应，在一些寒冷的国家还可以用于汽车加热，也适用于大蓬车和野营装备。
标准及认证
- HD 22.12
- CEI 20-19/12
- NF C 32-102-4

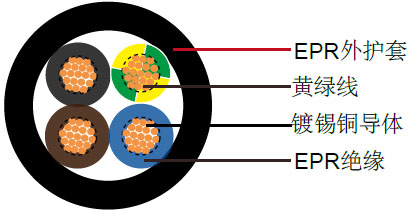

电缆结构
| 多股裸铜/镀锡铜导体 |
| 遵循DIN VDE 0295 cl 5. IEC 60228 cl 5 |
| EPR E17橡胶绝缘 |
| 色彩编码遵循VDE 0293-308(三芯及以上带有黄绿接地线) |
| EPR EM6橡胶护套 |
| 外护套为黑色 |
技术特性
| 工作电压 |
H05BB-F: 300/500V |
| |
H07BB-F: 450/750V |
| 测试电压 |
H05BB-F: 2000V |
| |
H07BB-F: 2500V |
| 动态弯曲半径 |
4 × Ø |
| 静态弯曲半径 |
3 × Ø |
| 应用时的工作温度 |
H05BB-F: - 40℃- + 60℃ |
| |
H07BB-F: - 25℃- + 90℃ |
| 短路时可达到的温度 |
250℃ |
| 阻燃 |
VDE 0482-332-1-2/ NF C 32-070 |
电缆参数
| 线规 |
芯数 x 导体截面积 |
标称绝缘厚度 |
标称护套厚度 |
标称外径 |
标称电缆重量 |
| |
# x mm² |
mm |
mm |
mm |
kg/km |
| H05BB-F |
| 18(24/32) |
2 x 0.75 |
0.6 |
0.8 |
6.3 |
53 |
| 17(32/32) |
2 x 1 |
0.6 |
0.9 |
6.8 |
64 |
| 16(30/30) |
2 x 1.5 |
0.8 |
1.0 |
8.3 |
95 |
| 14(30/50) |
2 x 2.5 |
0.9 |
1.1 |
9.8 |
140 |
| 18(24/32) |
3 x 0.75 |
0.6 |
0.9 |
6.8 |
65 |
| 17(32/32) |
3 x 1 |
0.6 |
0.9 |
7.2 |
77 |
| 16(30/30) |
3 x 1.5 |
0.8 |
1 |
8.8 |
115 |
| 14(30/50) |
3 x 2.5 |
0.9 |
1.1 |
10.4 |
170 |
| 12(56/28) |
3 x 4 |
1 |
1.2 |
12.2 |
240 |
| 10(84/28) |
3 x 6 |
1 |
1.4 |
13.6 |
320 |
| 18(24/32) |
4 x 0.75 |
0.6 |
0.9 |
7.4 |
80 |
| 17(32/32) |
4 x 1 |
0.6 |
0.9 |
7.8 |
95 |
| 16(30/30) |
4 x 1.5 |
0.8 |
1.1 |
9.8 |
145 |
| 14(30/50) |
4 x 2.5 |
0.9 |
1.2 |
11.5 |
210 |
| 12(56/28) |
4 x 4 |
1 |
1.3 |
13.5 |
300 |
| 10(84/28) |
4 x 6 |
1 |
1.5 |
15.4 |
405 |
| 18(24/32) |
5 x 0.75 |
0.6 |
1 |
8.3 |
100 |
| 17(32/32) |
5 x 1 |
0.6 |
1 |
8.7 |
115 |
| 16(30/30) |
5 x 1.5 |
0.8 |
1.1 |
10.7 |
170 |
| 14(30/50) |
5 x 2.5 |
0.9 |
1.3 |
12.8 |
255 |
| H07BB-F |
| 17(32/32) |
2×1 |
0.8 |
1.3 |
8.20 |
89 |
| 16(30/30) |
2×1.5 |
0.8 |
1.5 |
9.10 |
113 |
| 14(30/50) |
2×2.5 |
0.9 |
1.7 |
10.85 |
165 |
| 17(32/32) |
3×1 |
0.8 |
1.4 |
8.90 |
108 |
| 16(30/30) |
3×1.5 |
0.8 |
1.6 |
9.80 |
138 |
| 14(30/50) |
3×2.5 |
0.9 |
1.8 |
11.65 |
202 |
| 17(32/32) |
4×1 |
0.8 |
1.5 |
9.80 |
134 |
| 16(30/30) |
4×1.5 |
0.8 |
1.7 |
10.85 |
171 |
| 14(30/50) |
4×2.5 |
0.9 |
1.9 |
12.80 |
248 |
| 17(32/32) |
5×1 |
0.8 |
1.6 |
10.80 |
172 |
| 16(30/30) |
5×1.5 |
0.8 |
1.8 |
11.90 |
218 |
