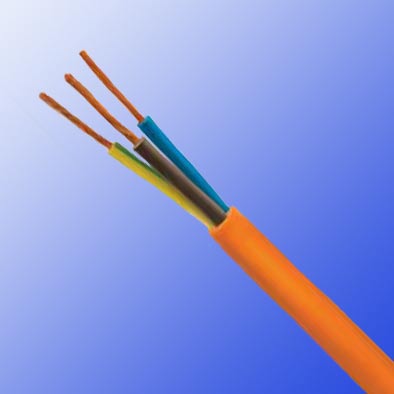

H03V2V2-F/ H03V2V2H2-F
应用及描述
这些电缆适用于住宅楼宇,厨房,照明服务厅或便携式照明仪器。由于其特殊的绝缘和护套化合物,这些电缆适应厨房和取暖,在不与加热的零件和辐射接触的情况下,用于具有较高温度的(如照明系统)区域。此不适合户外使用,不能用于工业和农业的建筑物或者非家用便携式工具中,在正常使用导体最高温度:90°C,而高温度使用,必须避免皮肤接触。
标准及认证
NF C 32-201-12

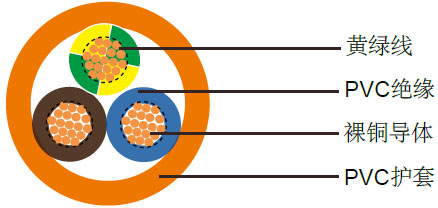

电缆结构
![]() |
![]() |
柔软裸铜导体
遵循DIN VDE 0295 cl. 5, BS 6360 cl. 5, IEC 60228 cl. 5及HD 383标准
PVC绝缘T13类,遵循VDE-0281第一部分
色彩编码遵循VDE-0293-308
PVC外护套TM3
![]() |
![]() |
技术特性
工作电压 | 300/500V |
---|---|
测试电压 | 2000V |
动态弯曲半径 | 15 x Ø |
静态弯曲半径 | 4 x Ø |
应用时的工作温度 | +5º C to +90º C |
静态时可承受的温度 | -40º C to +90º C |
短路时可达到的温度 | +160º C |
阻燃 | IEC 60332.1 |
绝缘电阻 | 20 MΩ x km |
电缆参数
线规 | 芯数 x 导体截面积 | 标称绝缘厚度 | 标称护套厚度 | 标称外径 | 标称铜的重量 | 标称电缆重量 |
---|---|---|---|---|---|---|
# x mm² | mm | mm | mm | kg/km | kg/km | |
H03V2V2-F | ||||||
20(16/32) | 2 x 0.50 | 0.5 | 0.6 | 5 | 9.6 | 38 |
20(16/32) | 3 x 0.50 | 0.5 | 0.6 | 5.4 | 14.4 | 45 |
20(16/32) | 4 x 0.50 | 0.5 | 0.6 | 5.8 | 19.2 | 55 |
18(24/32) | 2 x 0.75 | 0.5 | 0.6 | 5.5 | 14.4 | 46 |
18(24/32) | 3 x 0.75 | 0.5 | 0.6 | 6 | 21.6 | 59 |
18(24/32) | 4 x 0.75 | 0.5 | 0.6 | 6.5 | 28.8 | 72 |

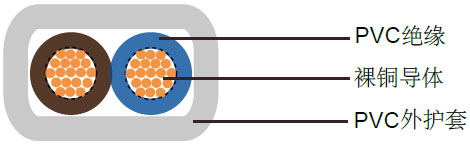

H03V2V2H2-F | ||||||
20(16/32) | 2 x 0.50 | 0.5 | 0.6 | 3.2 x 5.2 | 9.7 | 32 |
18(24/32) | 2 x 0.75 | 0.5 | 0.3 | 3.4 x 5.6 | 14.4 | 35 |
