6491B(BS 7211)
应用及描述
此电缆主要用于配电板和配电盘内部配线，一般安装在管道内，用于工作温度90℃的设备内部布线，适合用于烟雾和毒气可能导致生命威胁和设备的损坏的公共场所（如政府大楼等）。此电缆燃烧时不产生腐蚀性气体，这一点对电气设备尤为重要。6491B等同于欧共体标准的H05Z-U/H07Z-U/H07Z-R。

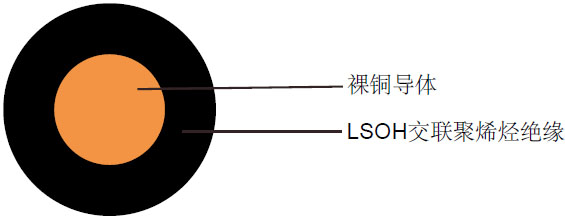

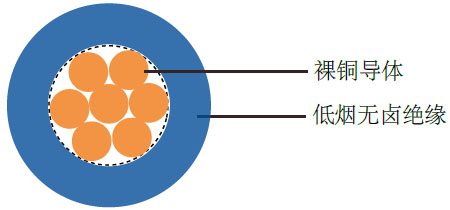

电缆结构
| - 实心或多股铜丝 |
| - 实心遵循BS 6360 Cl-1/IEC 60228 Cl-1(H05Z-U/H07Z-U) |
| - 多股遵循BS 6360 Cl-2/IEC 60228 Cl-2(H07Z-R) |
| - LSOH 交联聚烯烃EI5绝缘 |
线芯颜色
| 黑色, 蓝色, 黄绿色, 红色, 黄色, 白色, 紫罗兰色, 棕色, 灰色, 橘黄色, 粉色 |
技术特性
| 工作电压 |
300/500V (H05Z-R), 450/750V (H07Z-U/H07Z-R) |
| 测试电压 |
2000V (H05Z-R) 2500V (H07Z-U/H07Z-R) |
| 最小弯曲半径 |
达到10 mm² - 3×外径 |
| |
25 mm²以上 - 6×外径 |
| 工作温度 |
+0º C～+90º C |
| 短路时可达到的温度 |
+250º C |
| 绝缘电阻 |
10 MΩ×km |
| 无卤遵循 |
EN 50267-2-1 / IEC 60754-1 |
| 烟密度遵循 |
EN 50268-2 / IEC 61034-2 |
| 毒气测试遵循 |
EN 50267-2-2, IEC 60754-2 |
| 阻燃遵循 |
EN 50265-2-1, IEC 60332-1 |
电缆参数
| 线规 |
芯数 × 导体截面积 |
标称绝缘厚度 |
标称外径 |
标称铜的重量 |
标称电缆重量 |
| (股数/直径) |
# × mm² |
mm |
mm |
kg/km |
kg/km |
| H05Z-U |
| 20 |
1×0.5 |
0.6 |
2.0 |
4.8 |
8 |
| 18 |
1×0.75 |
0.6 |
2.2 |
7.2 |
12 |
| 17 |
1×1 |
0.6 |
2.3 |
9.6 |
14 |
| H07Z-U |
| 16 |
1×1.5 |
0,7 |
2.8 |
14.4 |
20 |
| 14 |
1×2.5 |
0,8 |
3.3 |
24 |
30 |
| 12 |
1×4 |
0,8 |
3.8 |
38 |
45 |
| 10 |
1×6 |
0,8 |
4.3 |
58 |
65 |
| 8 |
1×10 |
1,0 |
5.5 |
96 |
105 |
| H07Z-R |
| 16(7/24) |
1×1.5 |
0.7 |
3.0 |
14.4 |
21 |
| 14(7/22) |
1×2.5 |
0.8 |
3.6 |
24 |
33 |
| 12(7/20) |
1×4 |
0.8 |
4.1 |
39 |
49 |
| 10(7/18) |
1×6 |
0.8 |
4.7 |
58 |
71 |
| 8(7/16) |
1×10 |
1 |
6 |
96 |
114 |
| 6(7/14) |
1×16 |
1 |
6.8 |
154 |
172 |
| 4(7/12) |
1×25 |
1.2 |
8.4 |
240 |
265 |
| 2(7/10) |
1×35 |
1.2 |
9.3 |
336 |
360 |
| 1(19/13) |
1×50 |
1.4 |
10.9 |
480 |
487 |
| 2/0(19/11) |
1×70 |
1.4 |
12.6 |
672 |
683 |
| 3/0(19/10) |
1×95 |
1.6 |
14.7 |
912 |
946 |
| 4/0(37/12) |
1×120 |
1.6 |
16 |
1152 |
1174 |
| 300MCM(37/11) |
1×150 |
1.8 |
17.9 |
1440 |
1448 |
| 350MCM(37/10) |
1×185 |
2.0 |
20.0 |
1776 |
1820 |
| 500MCM(61/11) |
1×240 |
2.2 |
22.7 |
2304 |
2371 |
| -(61/10) |
1×300 |
2.4 |
25.4 |
2980 |
3050 |
| -(61/9) |
1×400 |
2.6 |
28.8 |
3765 |
3842 |
| -(61/8) |
1×500 |
2.8 |
32.8 |
4725 |
4900 |
| -(127/10) |
1×630 |
2.8 |
36.5 |
6205 |
6334 |
